Stoły testowe

Stół służy do wykonywania testów poprawności połączeń konektorów. Blokowo - płytkowa budowa stołu pozwala na precyzyjne rozmieszczenie gniazd konektorów oraz szybką zmianę ich położenia w przypadku zmian długości przewodów.

Stół można również łatwo przekonfigurować na testowanie innych wiązek kablowych.

Praca przy tego typu stole jest instynktowna, nie wymaga od pracownika wiedzy technicznej ani zdolności manualnych.


Stoły testowe wysokonapięciowe

 Stoły wyposażone w tester wysokonapięciowy do 4 kV DC oraz 3 kV AC, z kurtyną bezpieczeństwa oraz dodatkową osłoną stanowiska.


Obudowa

Obudowa jest dostarczana wraz z monitorem oraz klawiaturą, zainstalowanie monitora oraz klawiatury pomaga w szybszym przeprowadzeniu testu.

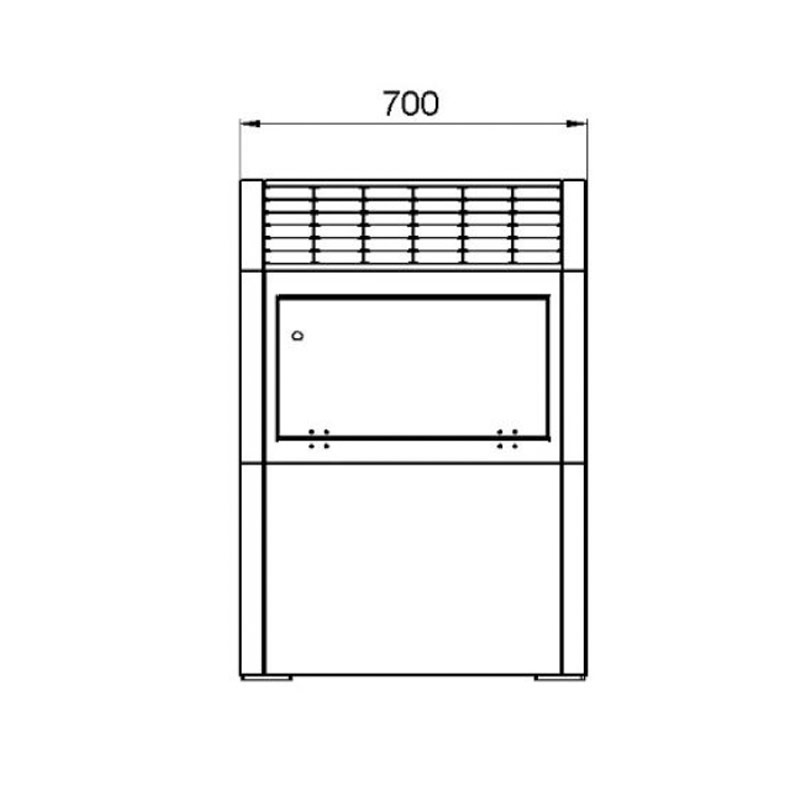

Stanowisko małe 36 bloków w układzie 6x6

Stanowisko małe 36 bloków w układzie 6x6

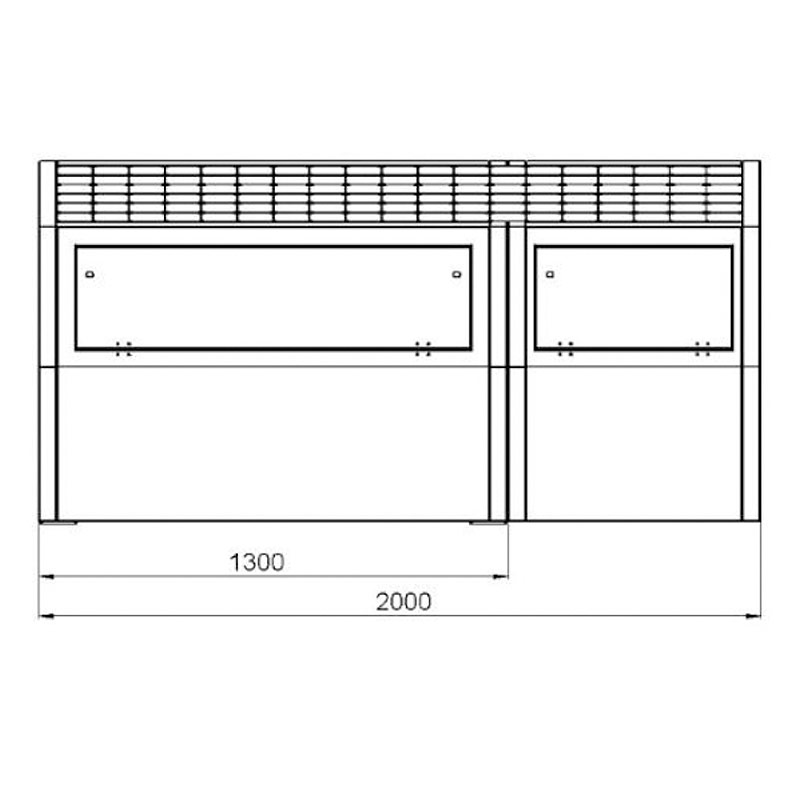

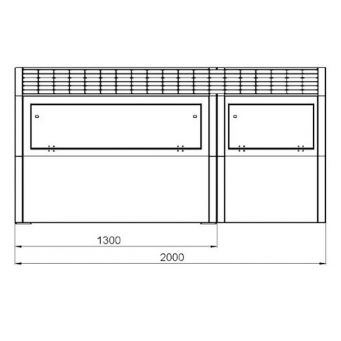

Rozszerzenie stanowiska małe o 42 bloki w układzie 6x7

Rozszerzenie stanowiska małe o 42 bloki w układzie 6x7

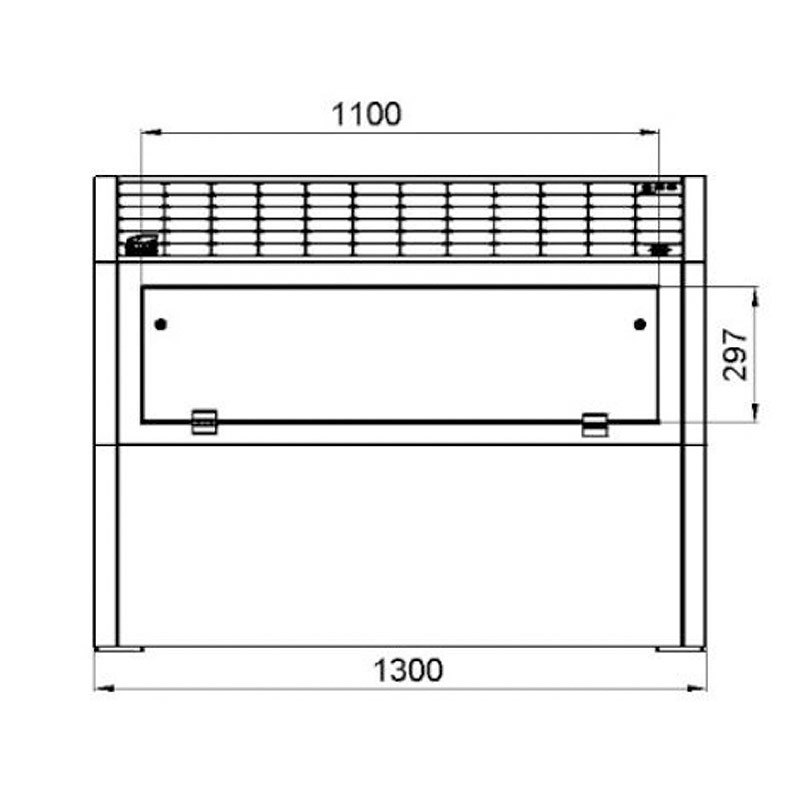

Stanowisko duże 72 bloki w układzie 6x12

Stanowisko duże 72 bloki w układzie 6x12

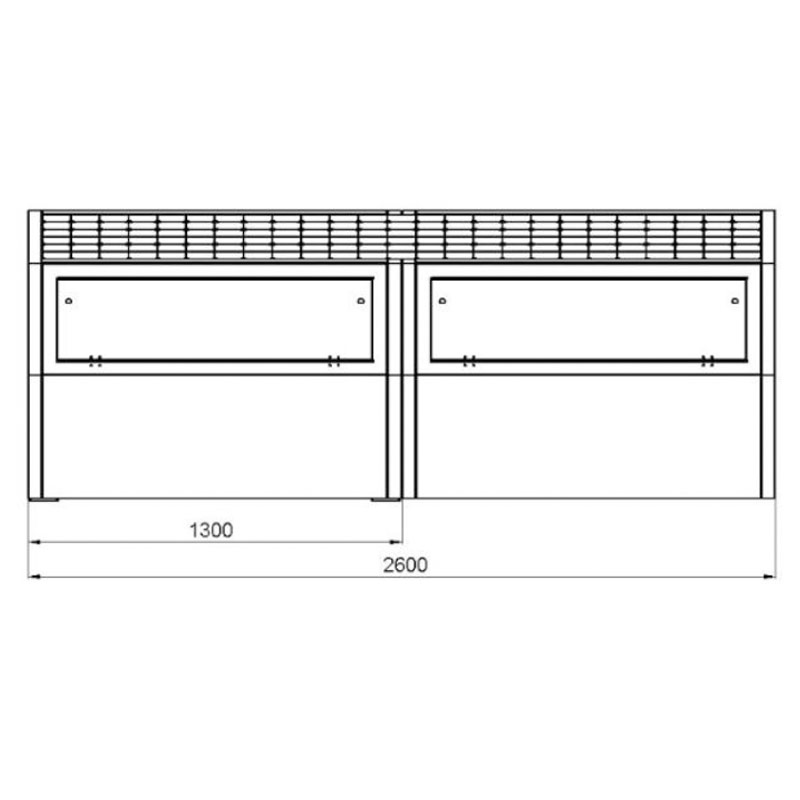

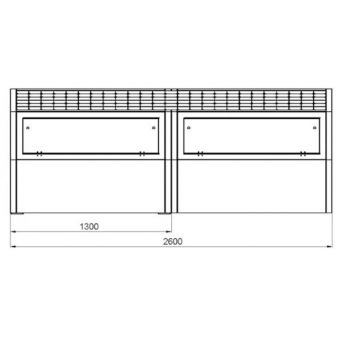

Rozszerzenie stanowiska duże o 78 bloków w układzie 6x13

Rozszerzenie stanowiska duże o 78 bloków w układzie 6x13


Akcesoria

...

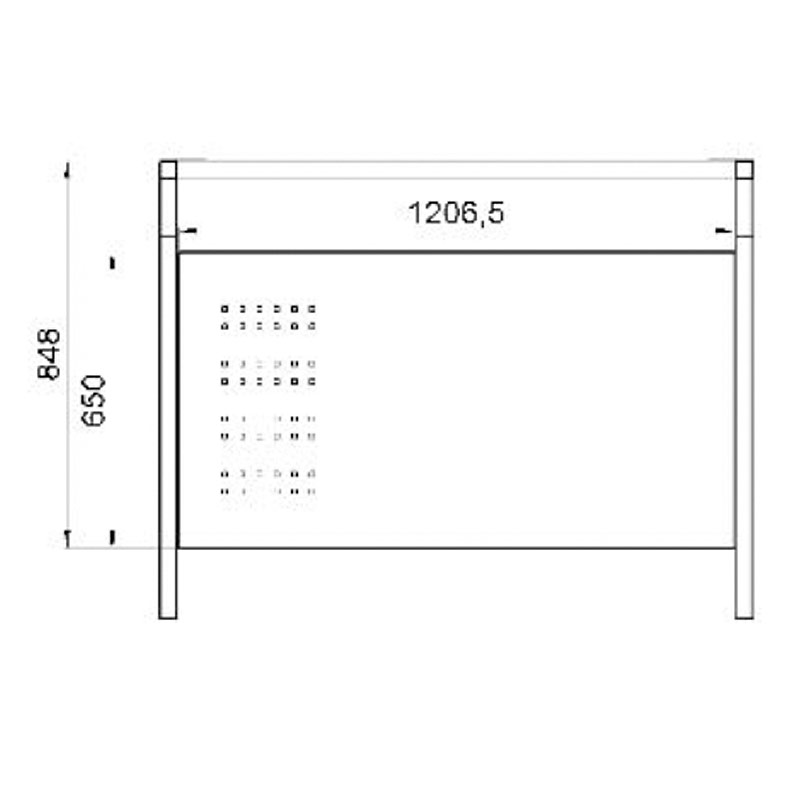

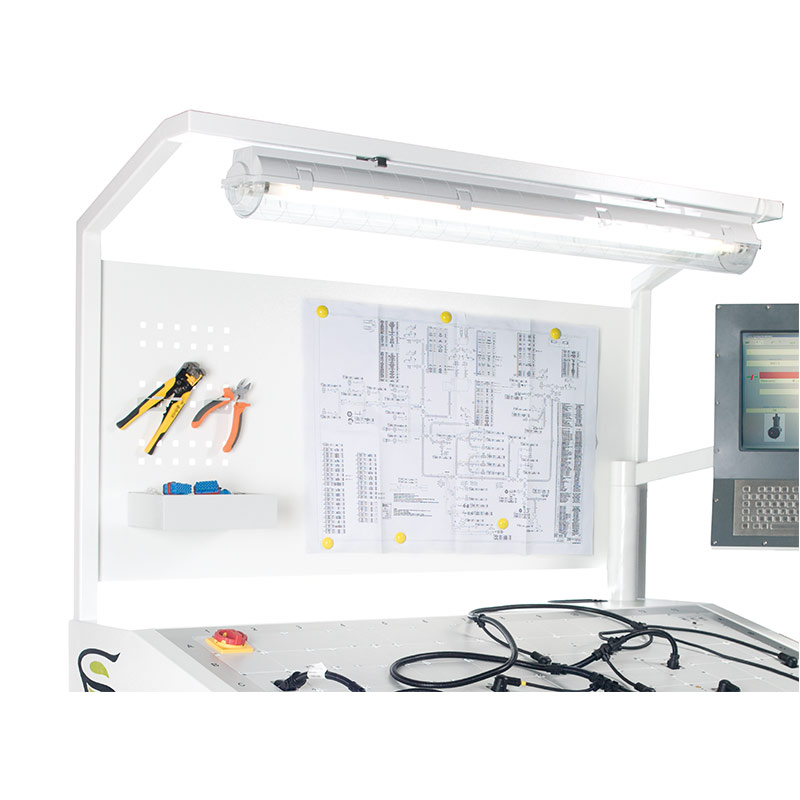

Tablica i lampa

Tablica i lampa

Dodatkowa tablica wraz ze wspornikiem lampy oraz lampą oświetlającą stół testowy.

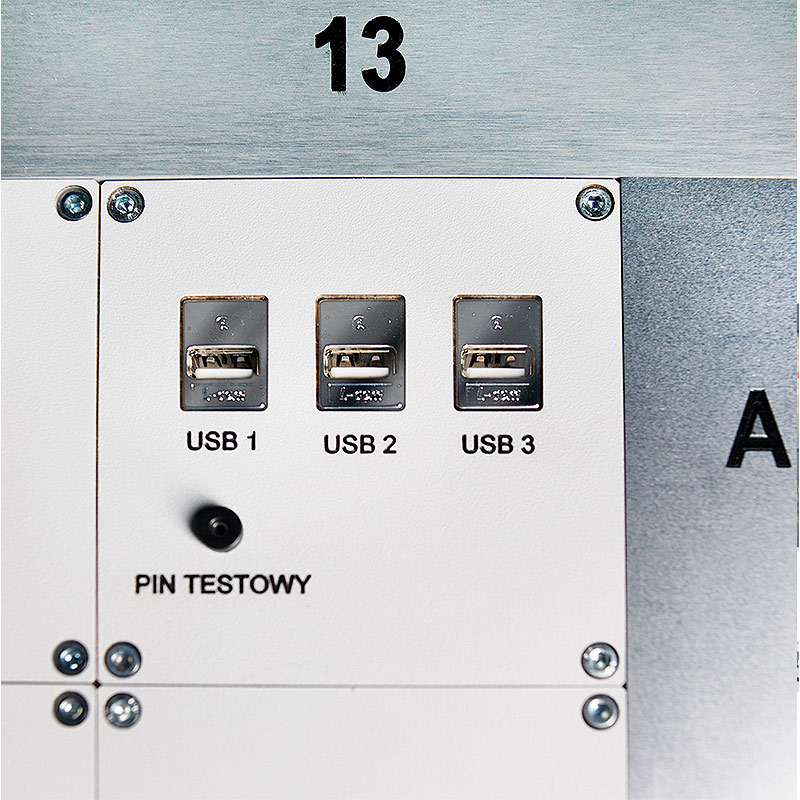

Moduł przyłączy USB

Moduł przyłączy USB

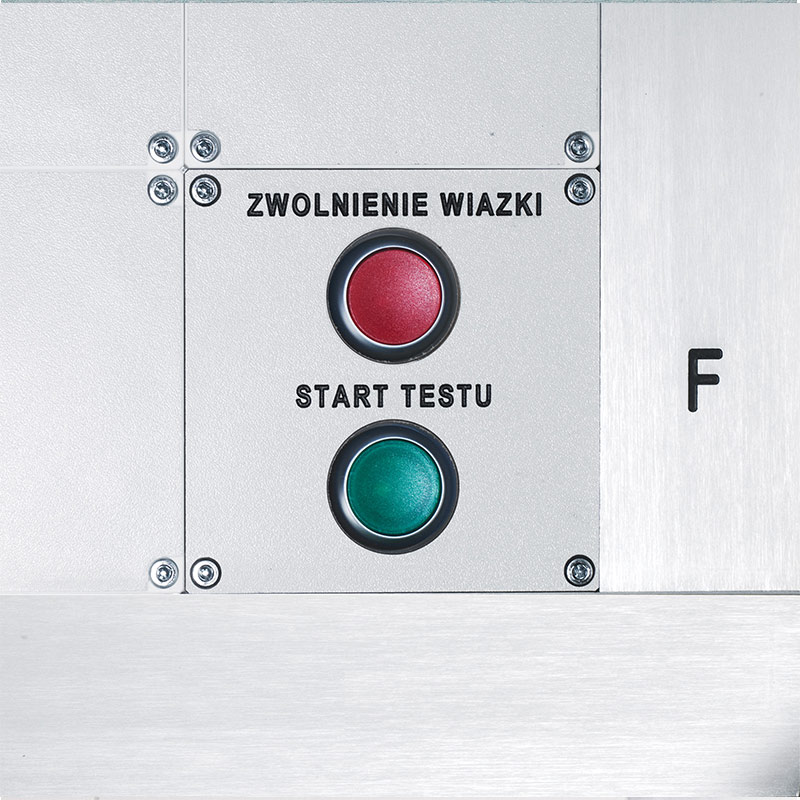

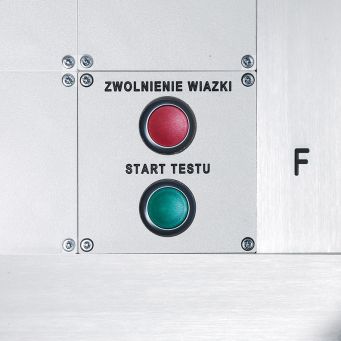

Moduł z przyciskami sterującymi

Moduł z przyciskami sterującymi


Bloki testowe

Wyposażone w sprężyste igły testowe oraz blokady pneumatyczne zapewniają dobre mocowanie konektora podczas przeprowadzania testu.

Test wiązki przeprowadzany jest na bazie sterownika firmy Adaptronik. Wypięcie konektora następuje poprzez wciśnięcie przycisku bezpośrednio na bloku testowym lub zwolnieniu całej wiązki

Dodatkowe rozszerzenia bloków umożliwiają wytworzenie nadciśnienia wewnątrz konektora oraz zmierzenie spadku ciśnienia w układzie. dzięki czemu możliwe jest stwierdzenie poprawnej szczelności konektora.

Bloki wyposażone są również w igły testowe sprawdzające przejście w wiązce, igły switch oraz blokady pneumatyczne służące do odpowiedniego dociśnięcia konektora podczas przeprowadzania testu. Posiadają one również możliwość sprawdzenia obecności lub poprawności zamocowania blokad terminali ( jeżeli istnieją).

Dzięki wbudowanemu w blok przyciskowi zwalniającemu, możliwe jest wypięcie pojedynczego konektora bez potrzeby wypięcia całej wiązki.

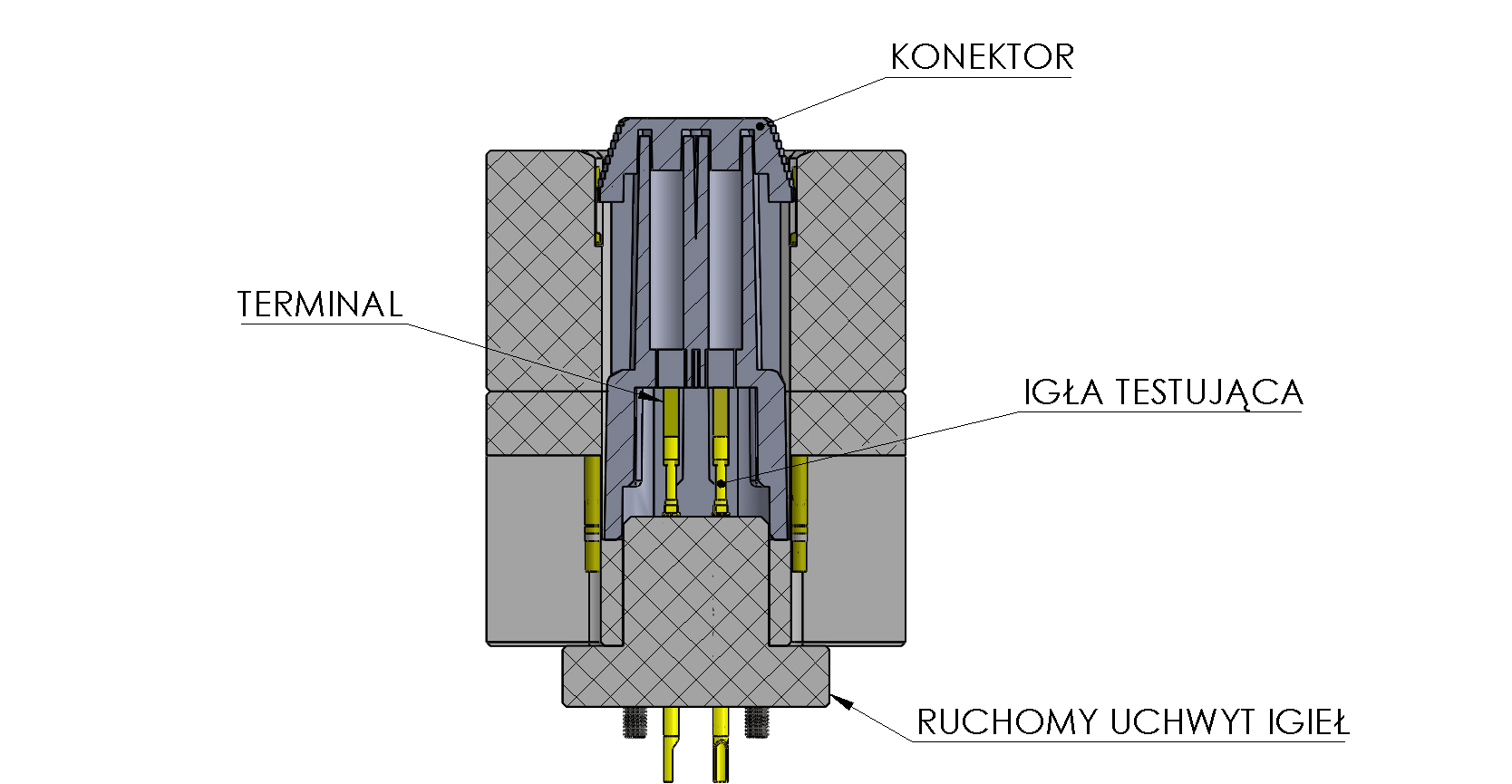

Test przejścia elektrycznego sprężystą igłą testową

Test przejścia elektrycznego sprężystą igłą testową

 Sprężyste igły testowe, umożliwiają wykrycie przejścia elektrycznego zarówno w konektorach męskich jak i żeńskich.

Pod wpływem nacisku terminali, igły uginają się zapewniając pewne połączenie i możliwość przeprowadzenia testu. Istnieje możliwość umieszczenia igieł w specjalnym uchwycie, który umożliwia regulację ich wysokości, dzięki czemu, przy odpowiednim ustawieniu możliwe będzie wykrycie nieprawidłowo wpiętych terminali.

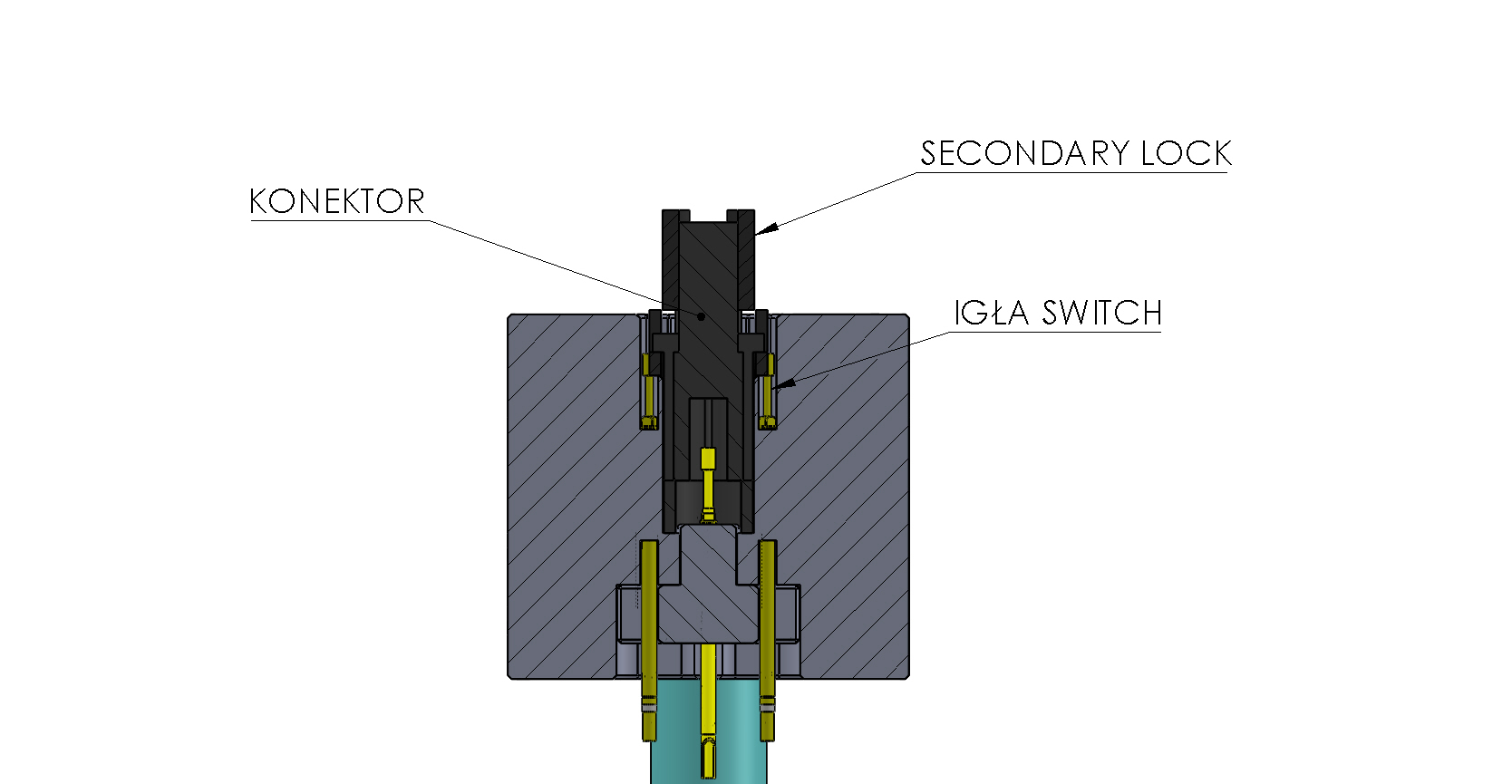

Test obecności elementów konektora

Test obecności elementów konektora

Testowanie obecności elementów takich jak secondary lock, uszczelki itp. przeprowadzane są przy użyciu igieł switch lub mikroprzełączników.

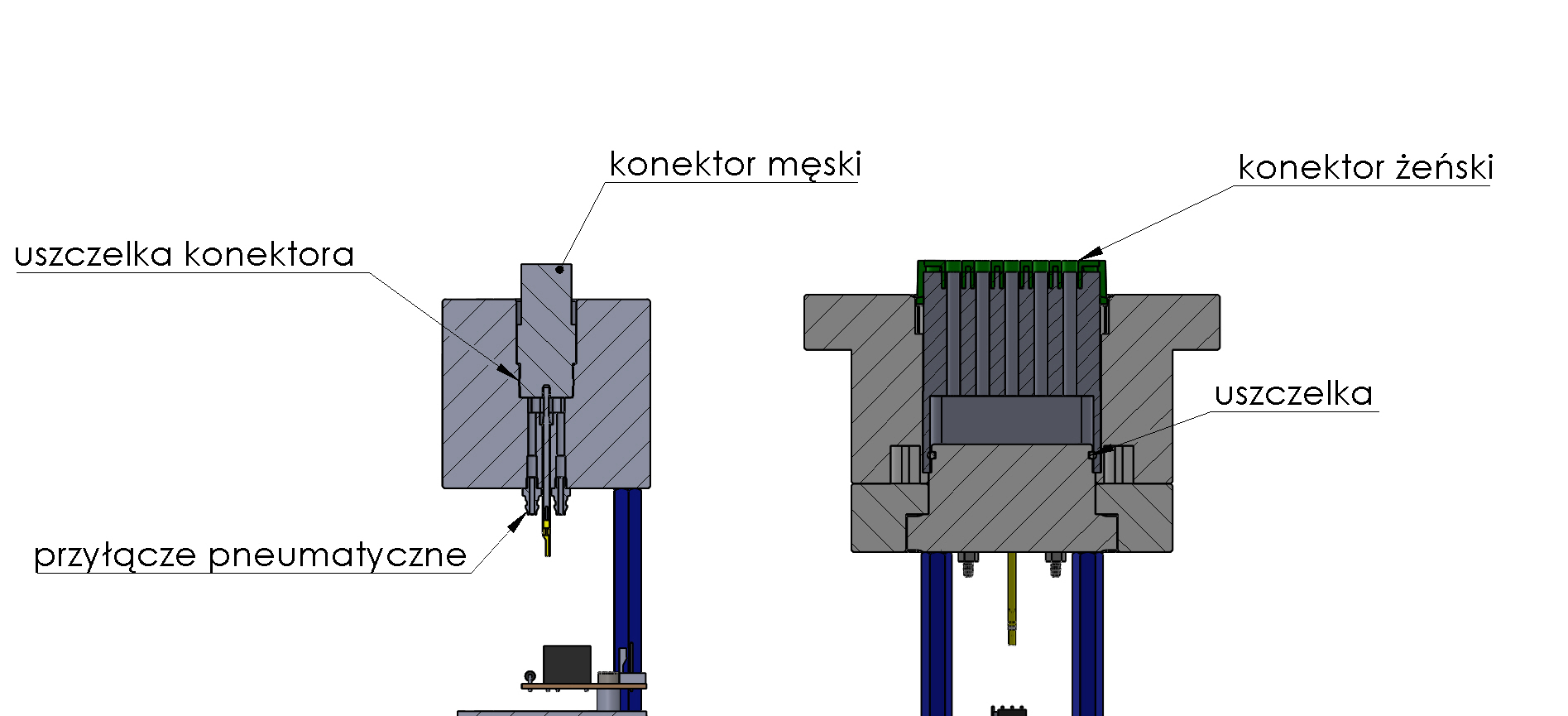

Test szczelności konektora

Test szczelności konektora

Bloki są wyposażone w dodatkowe testery, które generują wewnątrz bloku nadciśnienie następnie badając jego zmianę. W przypadku testu szczelności, gniazdo konektora zapewnia szczelność zarówno dla konektorów męskich jak i żeńskich.

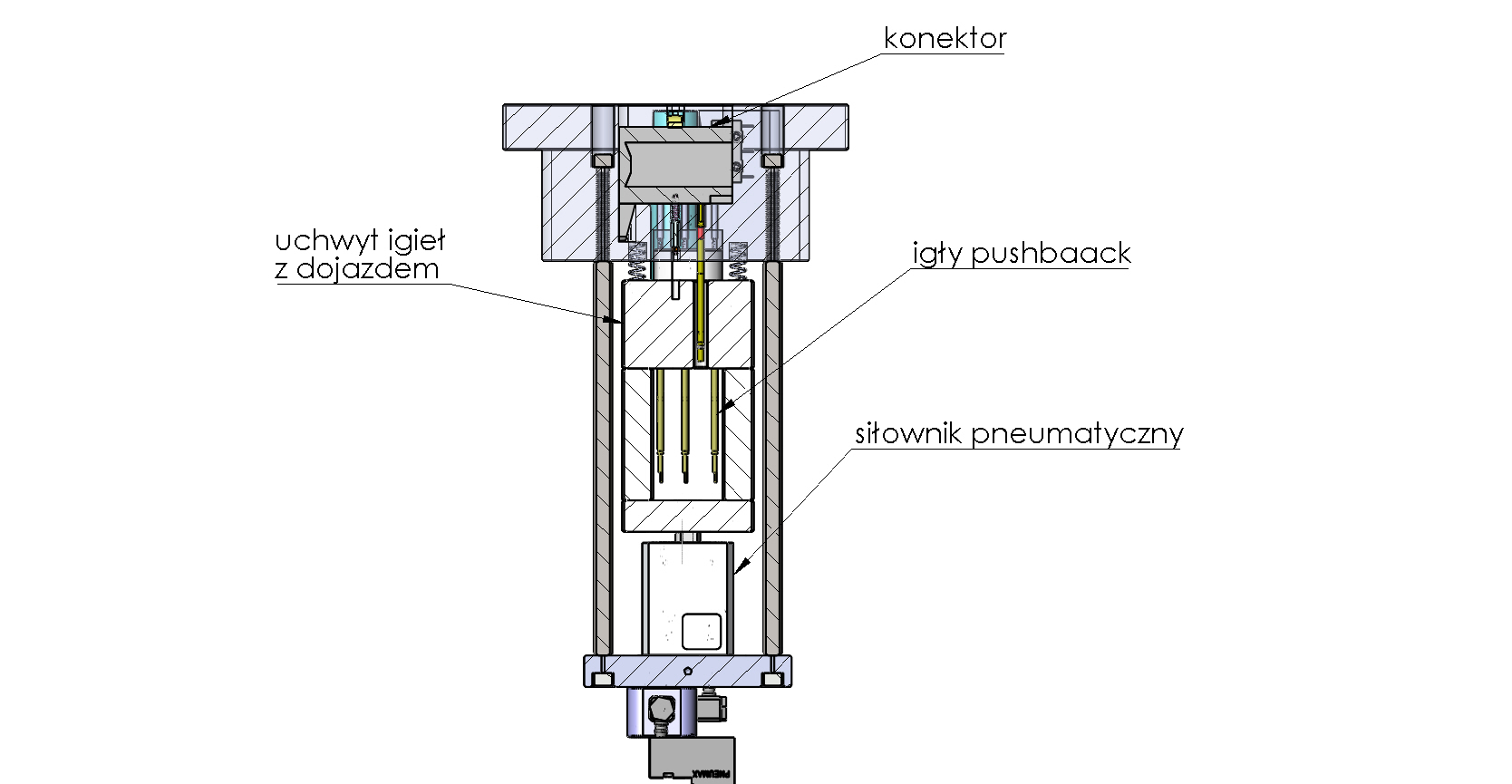

Test wypchnięcia terminali

Test wypchnięcia terminali

Zastosowanie w blokach igieł pushback umożliwia zarówno test elektryczny oraz test wypchnięcia terminali. Zastosowanie tylko dla konektorów żeńskich.

Igły pushback zamontowane są w uchwycie igieł z dojazdem pneumatycznym, po włożeniu konektora do gniazda następuje jego zablokowanie, po czym igły zostają dosunięte do konektora wypychając nieprawidłowo wpięte terminale.

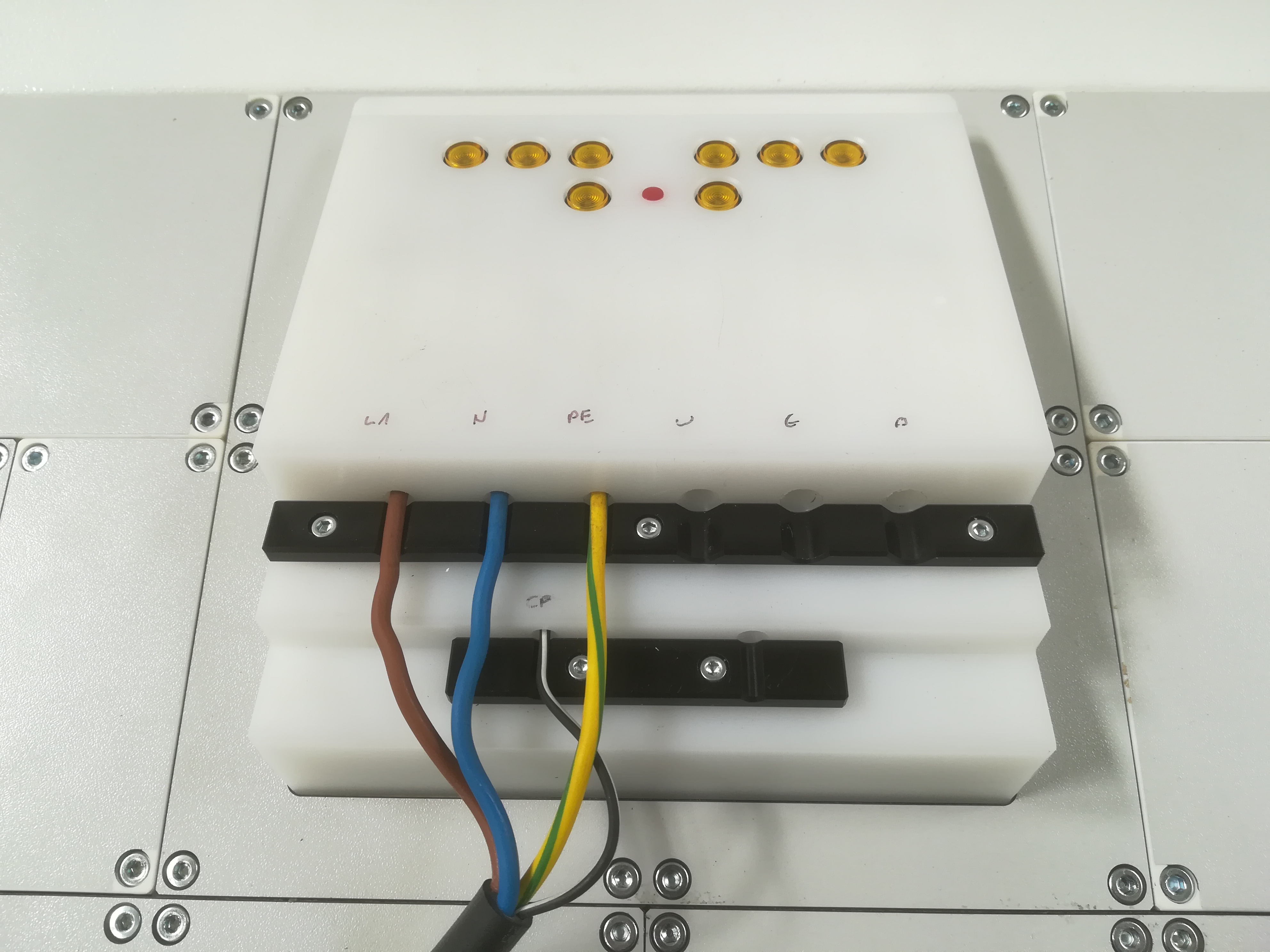

Tester wolnych przewodów

Tester wolnych przewodów

Tester umożliwia sprawdzenie przejścia elektrycznego w wolnych przewodach
