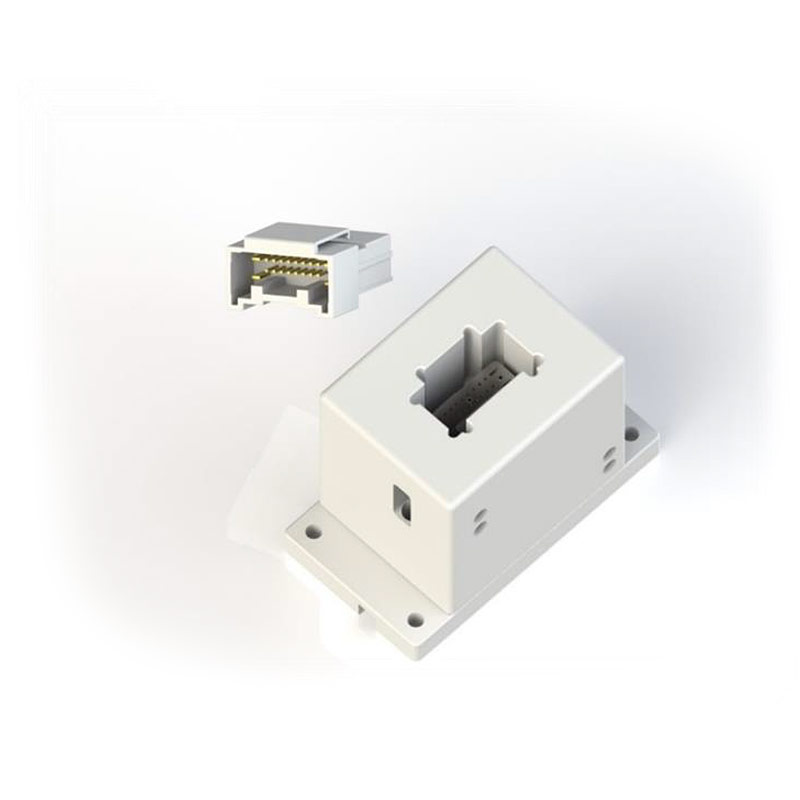

Tester prostoliniowości terminali

Tester prostoliniowości terminali

Testery prostoliniowości terminali służą do wykrywania źle zakutych terminali w konektorach męskich. Po wprowadzeniu konektora do gniazda tester daje sygnał o poprawności lub skrzywieniu terminali wewnątrz konektora.

Testery są konstruowane dla szerokiej gamy konektorów i dostosowane tylko dla danego konektora.
Wymiary testera są zależne od wymiarów konektora, tester montowany jest bezpośrednio na stole, przy pomocy 4 otworów mocujących.



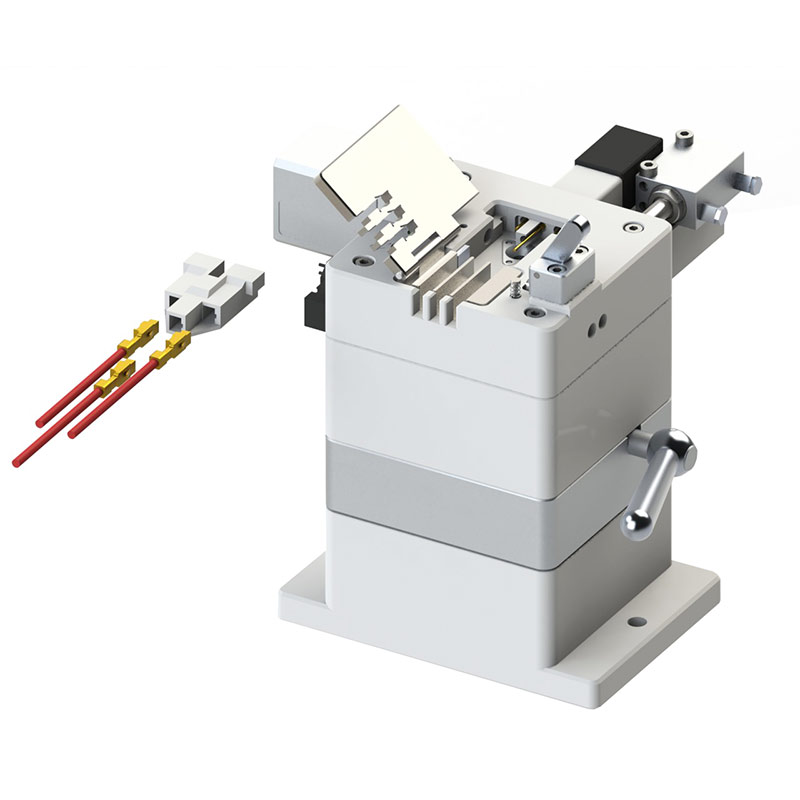

Przyrząd do montowania i testowania terminali

Przyrząd do montowania i testowania terminali

Przyrząd służy do montażu terminali wewnątrz konektora. W trakcie montażu przeprowadzane są następujące testy:

  • test prawidłowego kształtu zewnętrznego terminali, pozwala na odrzucenie ich przed montażem wewnątrz konektora,
  • test prawidłowego docisku terminali,
  • test przejścia bolców mocujących wewnątrz terminali (od spodu).

Zasada działania:
Pracownik wkłada konektor do gniazda i zamyka blaszkę testującą. Montując terminale przekłada je przez wzornik wycięty w blaszce testującej tym samym odrzuca źle wykonane terminale. Po włożeniu terminali otrzymuje informację zwrotną w postaci zielonej diody informującej o poprawności ich zamontowania. Za pomocą dźwigni umieszczonej z boku przyrządu dokonuje testu przejścia bolców, który służy do wykrycia wewnętrznego uszkodzenia terminali. Po prawidłowym przejściu testu znakownik oznacza prawidłowo zmontowane terminale.



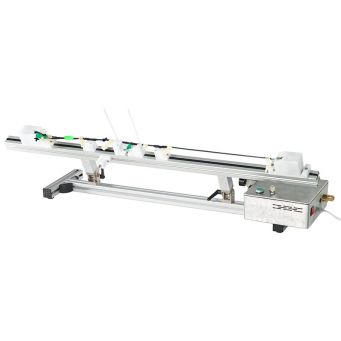

Stanowisko do montażu uszczelek z testem podciśnienia

Stanowisko do montażu uszczelek z testem podciśnienia

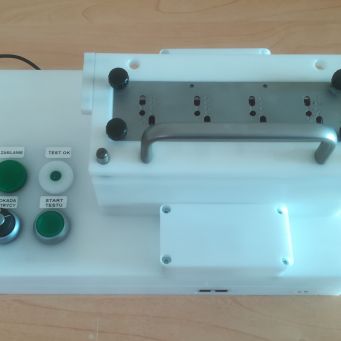

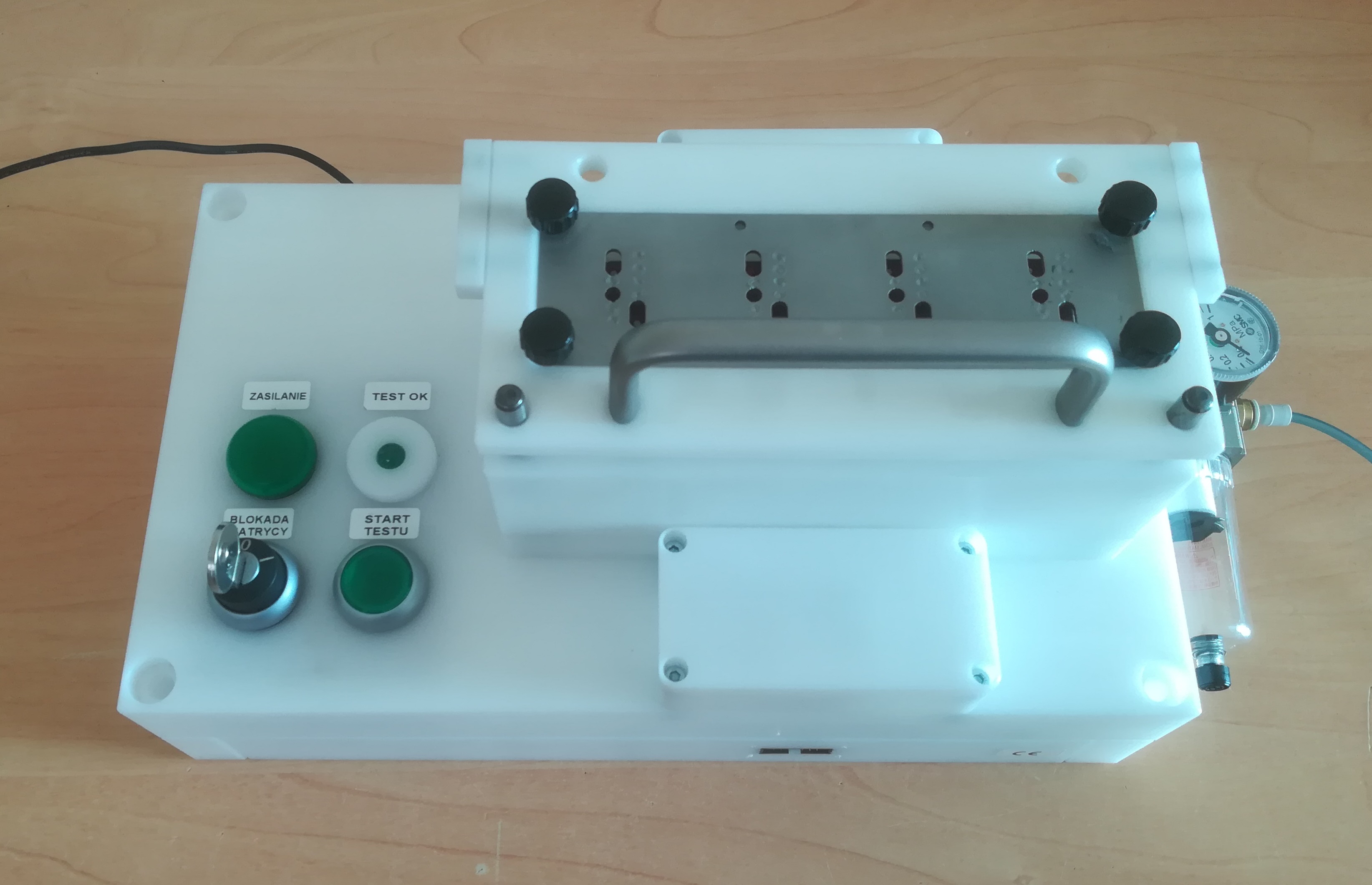

Stanowisko usprawnia pracę podczas montowania uszczelek w konektorach, jednocześnie sprawdzając poprawność ich zamontowania. Dzięki zastosowaniu blaszek kodowych w matrycach eliminuje możliwość błędnego montażu uszczelek. Matryce oraz blaszki kodowe są wymienialne dzięki czemu istnieje możliwość testowania wielu rodzajów konektorów w różnych konfiguracjach kodowania na jednej podstawie.

Zasada działania:
Po włożeniu konektorów w gniazda umieszczone w matrycach, pracownik zamyka matrycę i montuje uszczelki według blaszek kodowych. Następnie naciska przycisk "start testu" po czym układ podciśnieniowy przeprowadza test szczelności konektorów, jeśli konektory są szczelne zapala się dioda "test ok".



Podstawa stanowiska do montażu uszczelek

Podstawa stanowiska do montażu uszczelek

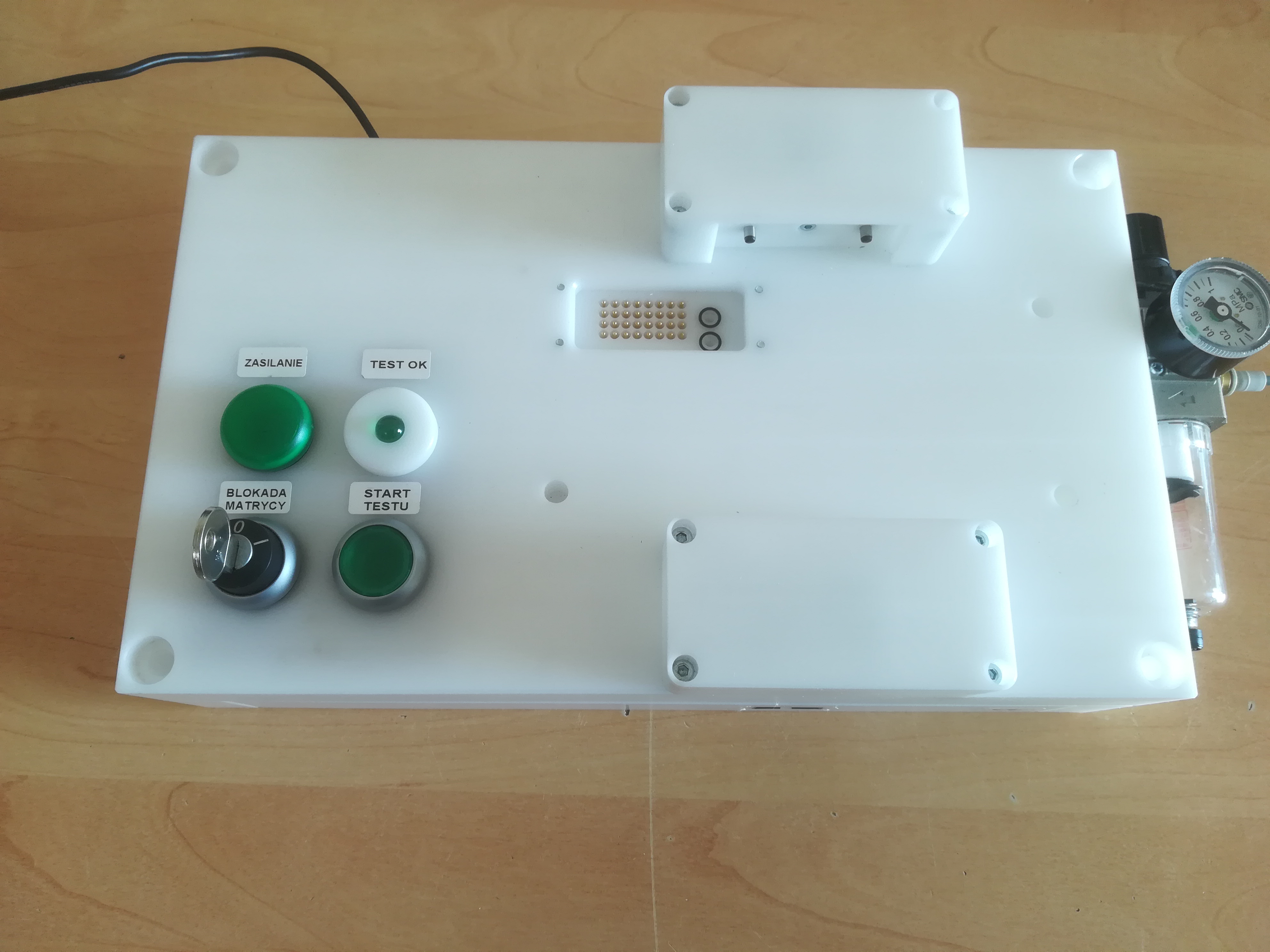

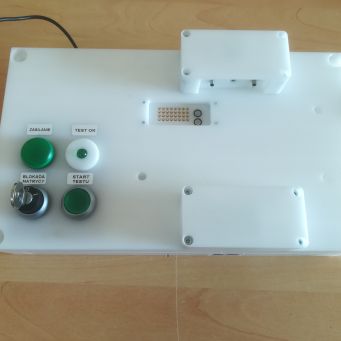

 Uniwersalna podstawa stanowiska do montażu uszczelek w konektorach, zawierająca układ podciśnieniowy.



Matryce do stanowiska montażu uszczelek w konektorach

Matryce do stanowiska montażu uszczelek w konektorach

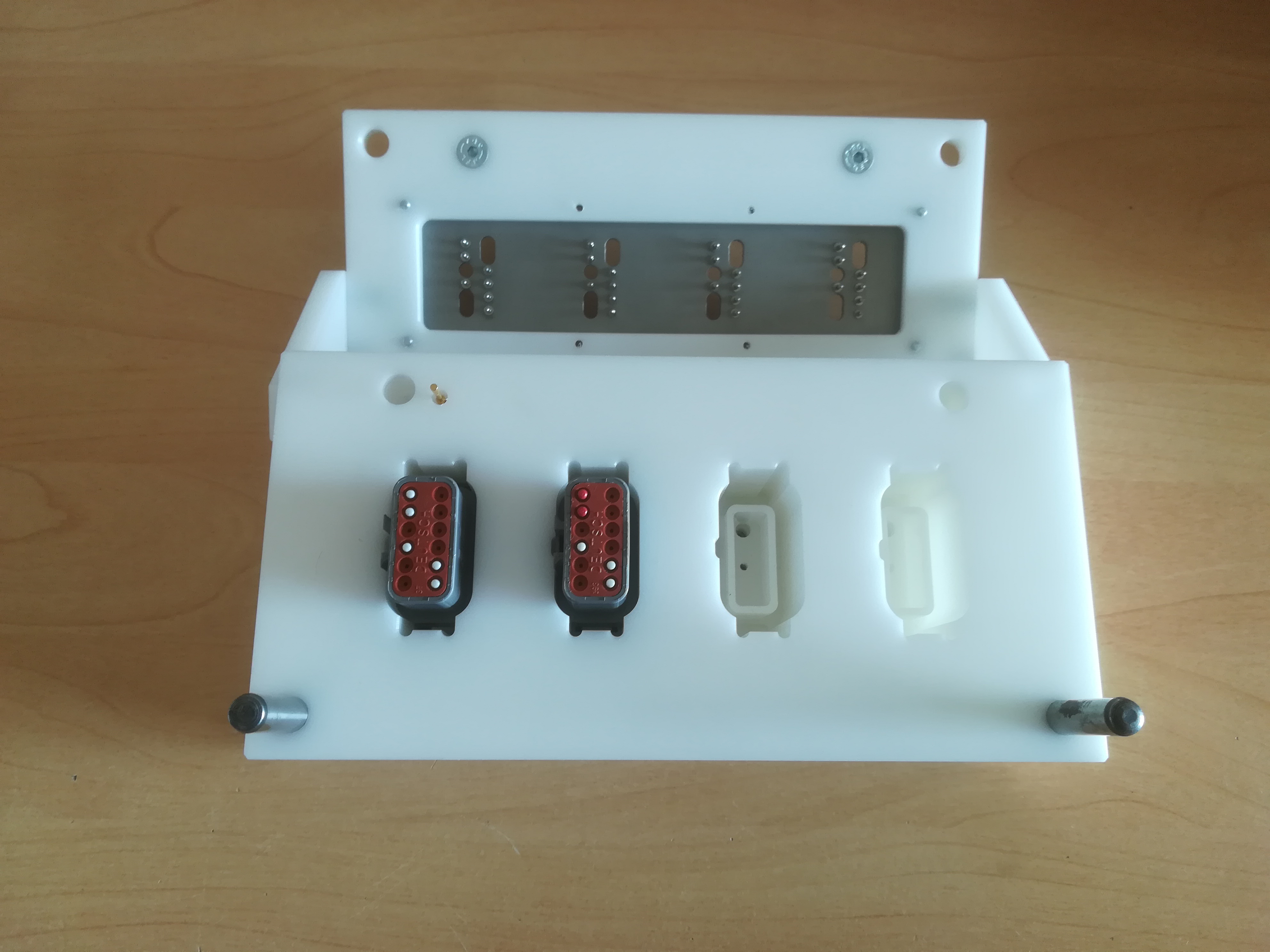

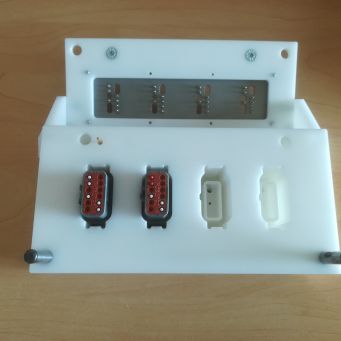

 Matryce zawierają gniazda konektorów zachowujące szczelność konektora oraz wymienne blaszki kodowe.

Blaszki kodowe zapewniają poprawność zamontowania uszczelek w konektorach jednocześnie uszczelniając pozostałe otwory pod uszczelki.
