Stoły montażowe

Zaprojektowane z myślą o zwiększeniu wydajności pracy podczas montażu wiązki, powtarzalności oraz wyeliminowaniu błędu ludzkiego.

Stół wyposażony jest w bloki do montażu konektorów i klipów, wsporniki wiązki przewodów, wsporniki łukowe oraz wsporniki łamane. Bloki montażowe konektorów i klipów wykonane są z tworzywa sztucznego obrabianego na centrach numerycznych, blat stołu wykonany jest ze sklejki z brzegami okleinowymi, które eliminują możliwość uszkodzenia wiązki podczas montażu.

Elementy stołów są dobierane według wymagań klienta, natomiast rozmiar stołu jest zależny od wielkości wiązki.


Wsporniki

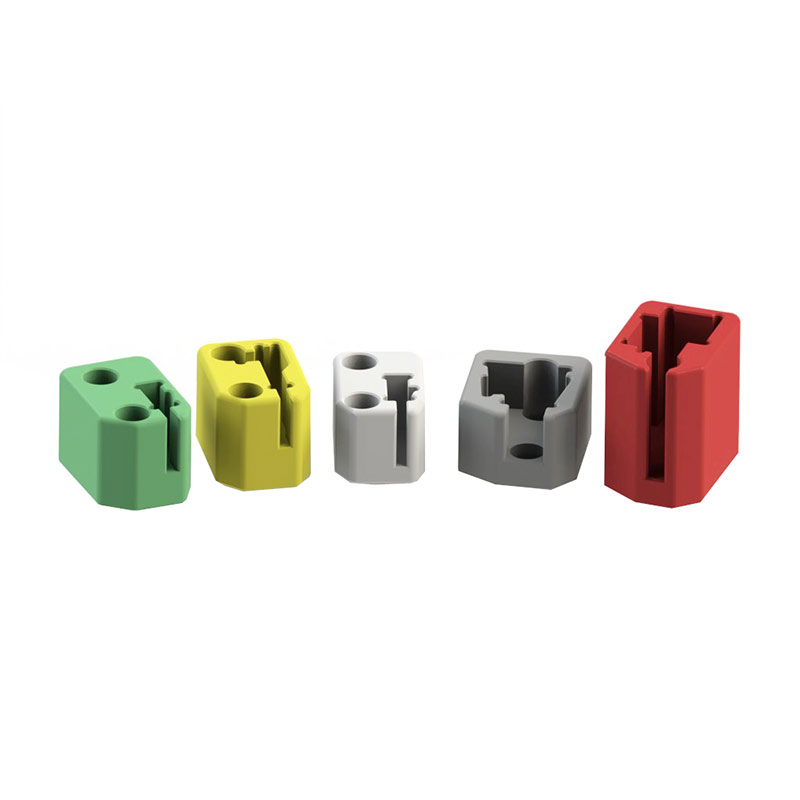

Podstawki konektorów CASE lub TAILOR

Podstawki konektorów CASE lub TAILOR

Podstawki konektorów są dopasowane dla wybranego konektora, dzięki czemu niemożliwe jest zamontowanie niewłaściwego konektora w nieodpowiednim miejscu. Dla ułatwienia podstawki są produkowane w kolorze konektora. Wymiary podstawki są uzależnione od wielkości konektora

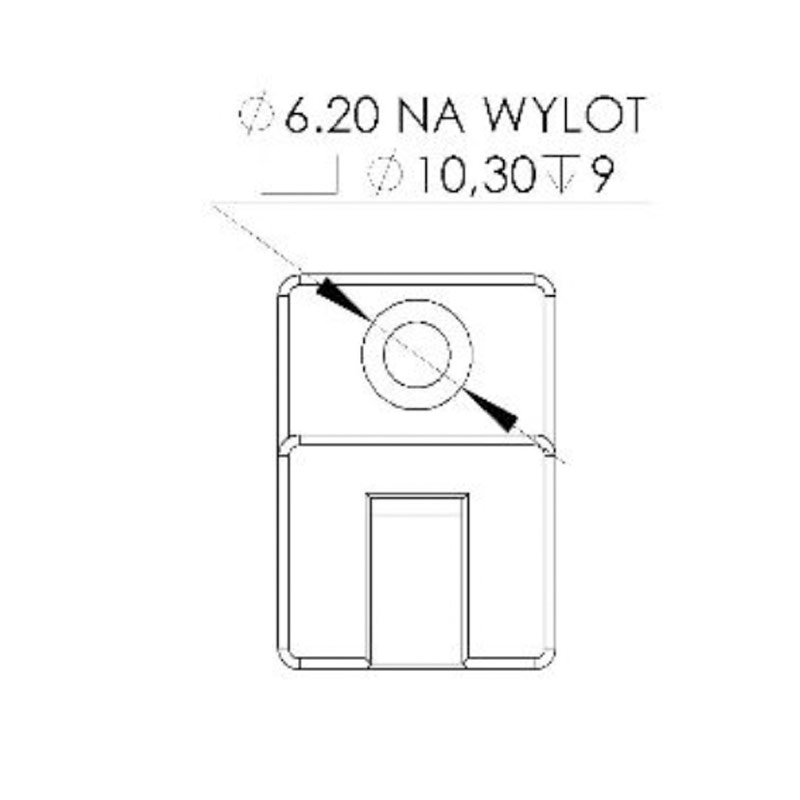

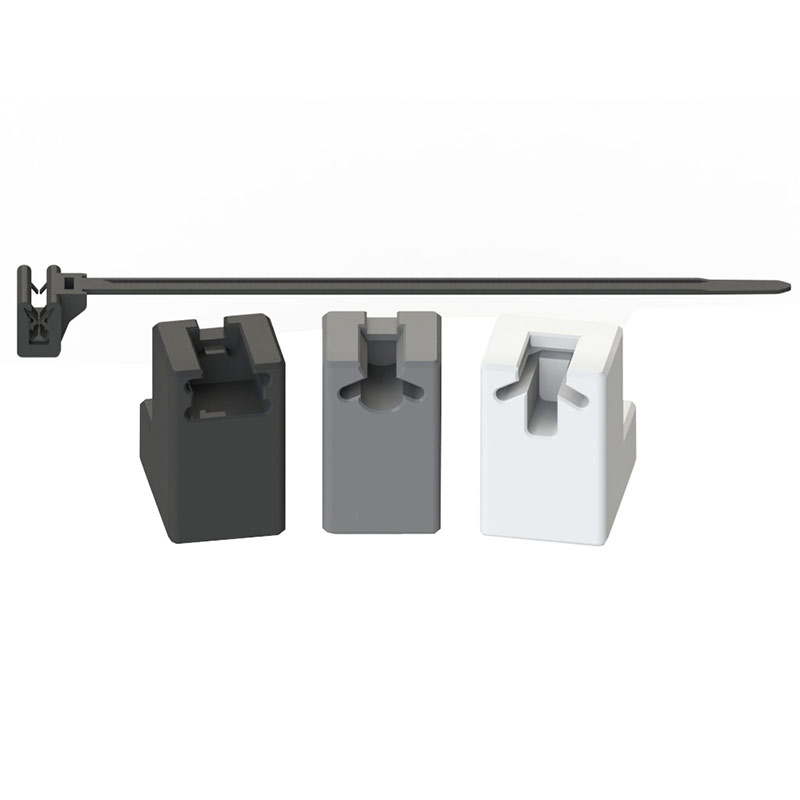

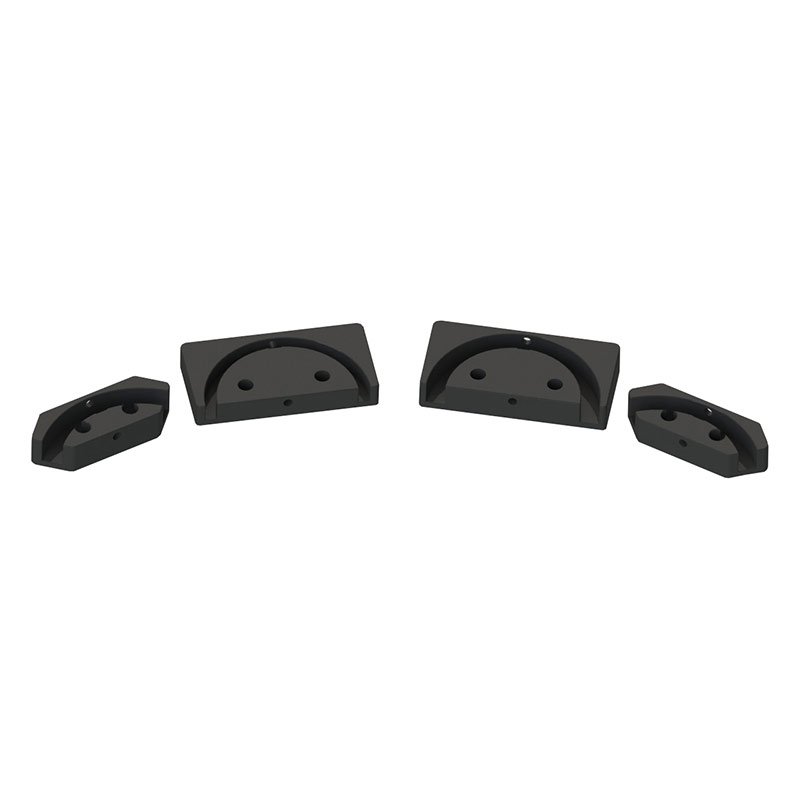

Podstawki clipów

Podstawki clipów

Podstawki klipów zwiększają powtarzalność oraz ułatwiają zaciskanie opaski na wiązce kablowej. Projektowane dla różnych rodzajów klipów w zależności od wymagań klienta. Przystosowanie do montowania na wspornikach wysuwanych oraz łamanych.

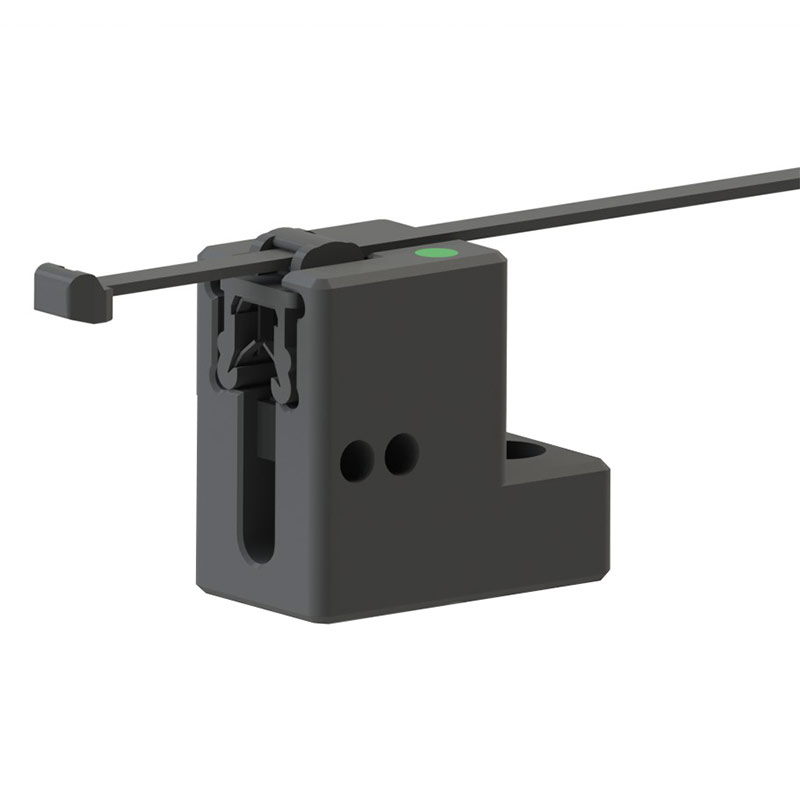

Podstawki clipów z detekcją

Podstawki clipów z detekcją

Z możliwością detekcji, posiadają diodę sygnalizującą obecność Clipa lub konektora w gnieździe

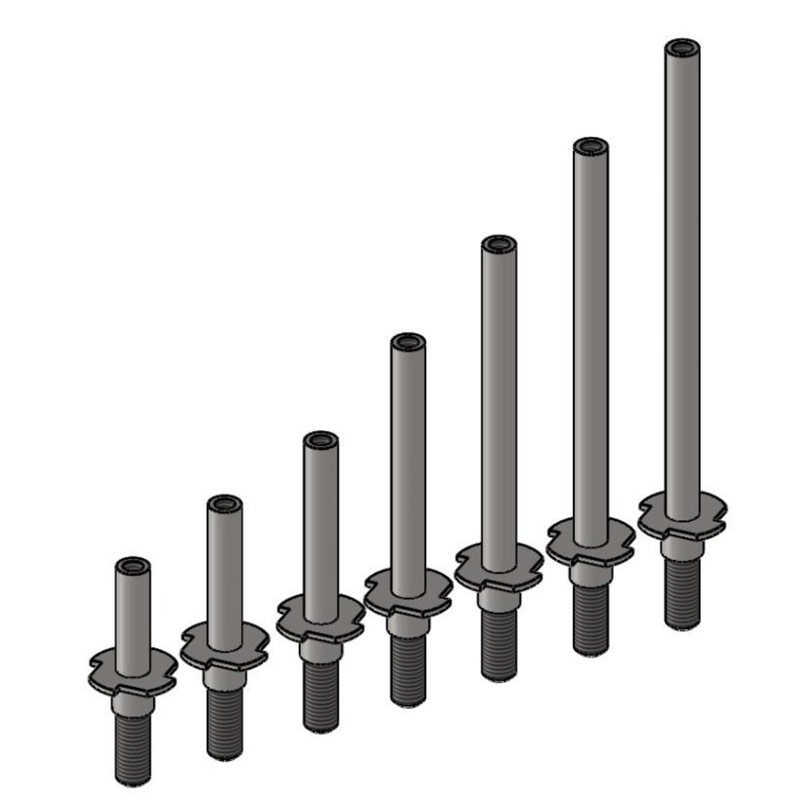

Wsporniki proste

Wsporniki proste

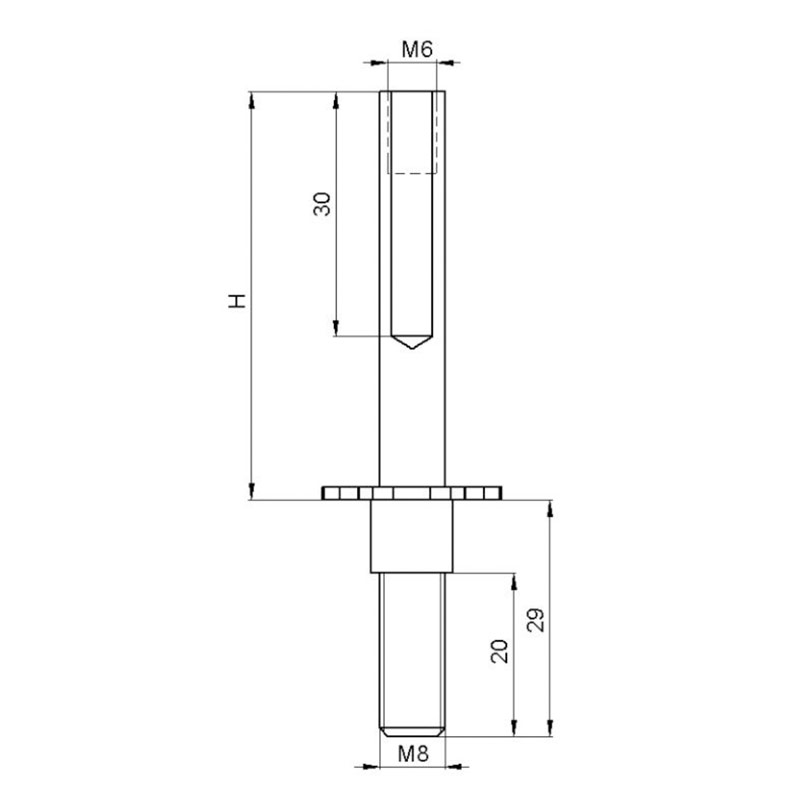

Wsporniki proste o różnych długościach, przeznaczone do montażu na stołach montażowych oraz testowo-montażowych, mocowane poprzez zakończenie śrubowe M8x20. Posiadają otwór M6 do montażu odpowiednich końcówek.

Numer Wysokość H [mm]
WP-030 30
WP-035 35
WP-040 40
WP-045 45
WP-050 50
WP-055 55
WP-060 60
WP-065 65
WP-070 70
WP-075 75
WP-080 80
WP-085 85
WP-090 90
WP-095 95
WP-100 100
WP-105 105
WP-110 110
WP-115 115
WP-120 120
WP-125 125
WP-130 130
WP-135 135
WP-200 200

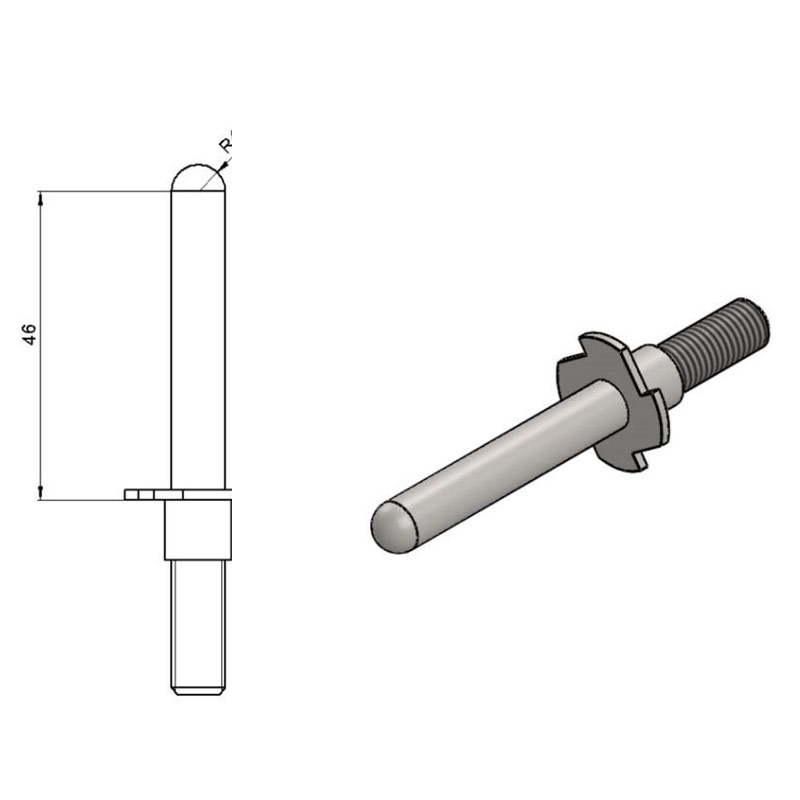

WP-050 SPECIAL 50

WP-050 SPECIAL

Wersja SPECIAL nie posiada gniazda do mocowania końcówek.

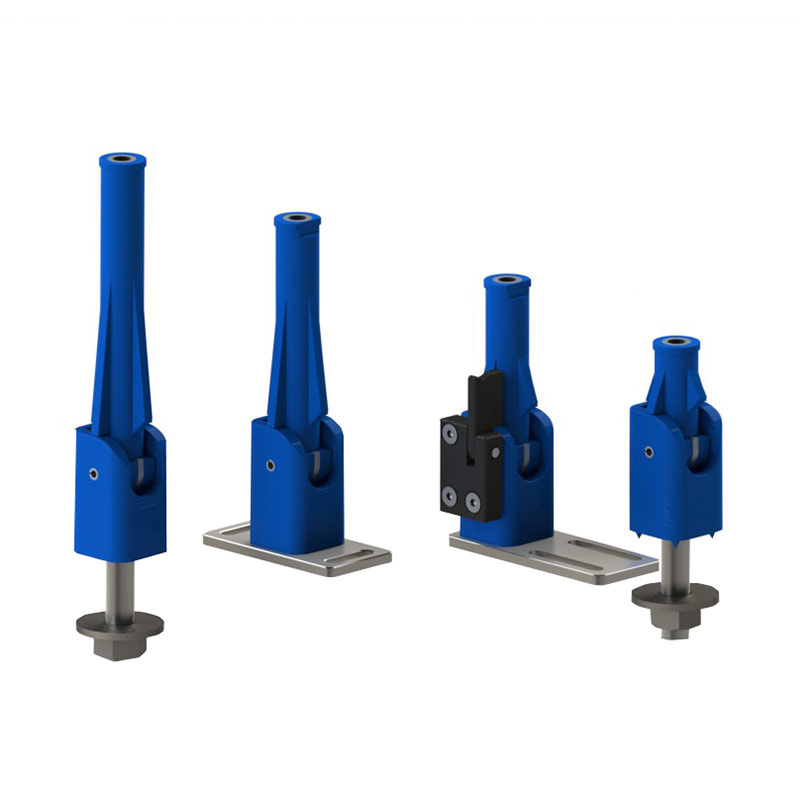

Wsporniki łamane

Wsporniki łamane

Wsporniki łamane mogą być zginane o 90° dzięki czemu można schować elementy stołu poniżej poziomu wiązki i przywrócić je do użycia w sytuacji tego wymagającej. Mogą być wykorzystywane np. do wskazania miejsca taśmowania wiązki.

Rodzaje wsporników łamanych:

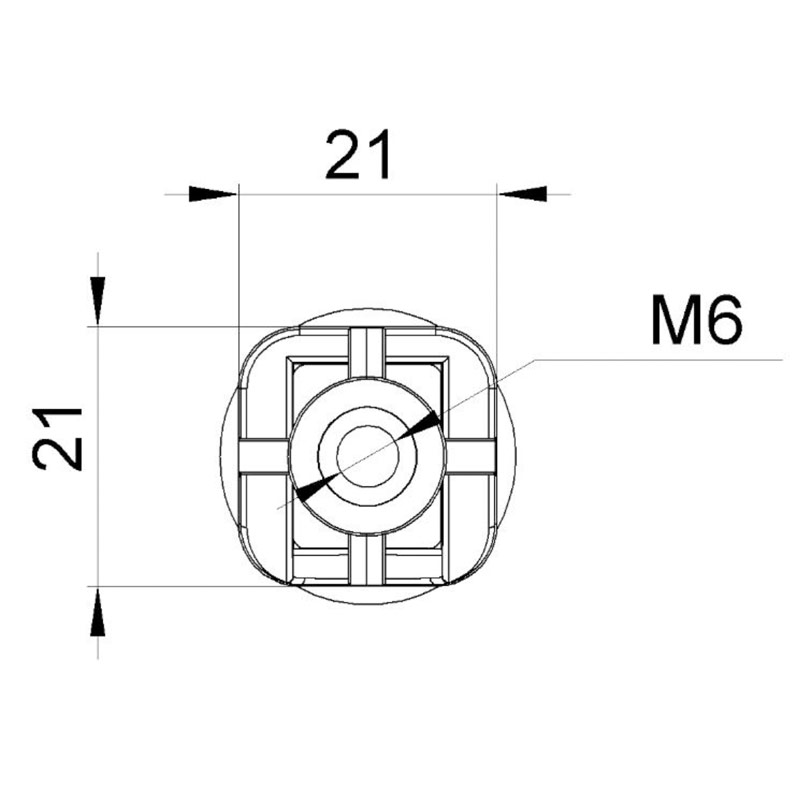

Wsporniki do zastosowania na blacie drewnianym

numer Wysokość H [mm] Wysokość po zgięciu [mm] Sposób mocowania do stołu Gwint przyłącza
WLD-42 42 34 Śruba M8 M6
WLD-52 52
WLD-72 72
WLD-92 92
WLD-110 110

Wsporniki do zastosowania na blacie z metalu

numer Wysokość H [mm] Wysokość po zgięciu [mm] Sposób mocowania do stołu Gwint przyłącza
WLM-42 42 34 Śruba M8 M6
WLM-52 52
WLM-72 72
WLM-92 92
WLM-110 110

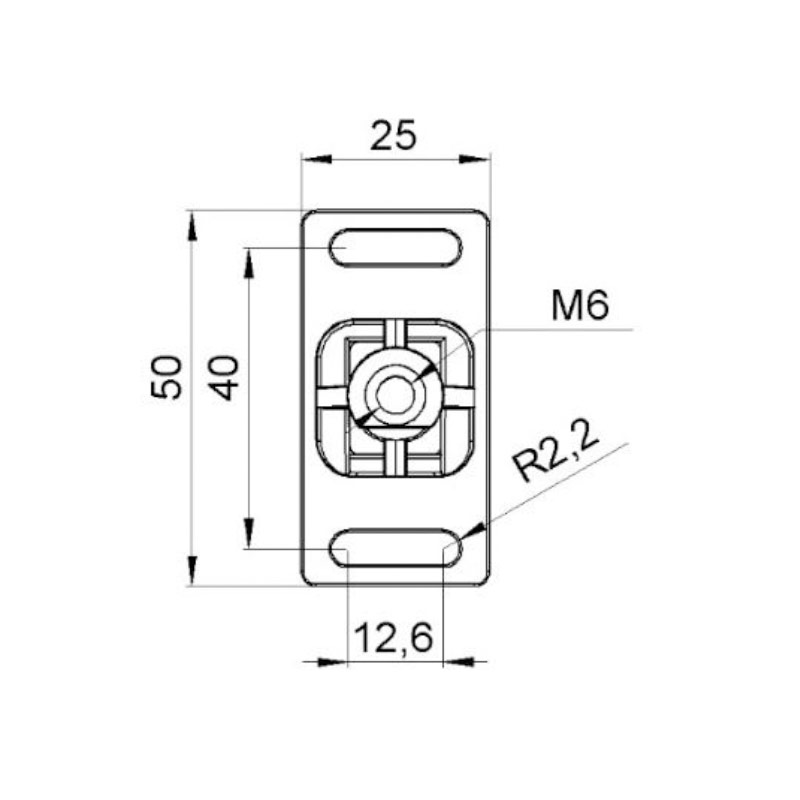

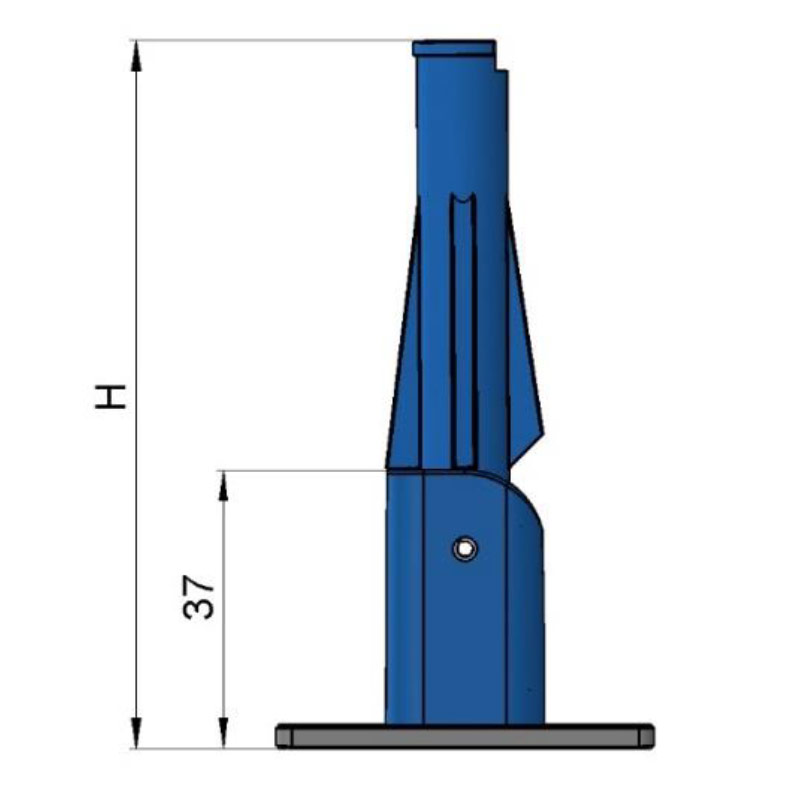

Wsporniki łamane montowane na podstawce

numer Wysokość H [mm] Wysokość po zgięciu [mm] Sposób mocowania do stołu Gwint przyłącza
WLD-42-O 42 37 Podstawka dwustronna M6
WLD-52-O 52
WLD-72-O 72
WLD-92-O 92
WLD-110-O 110

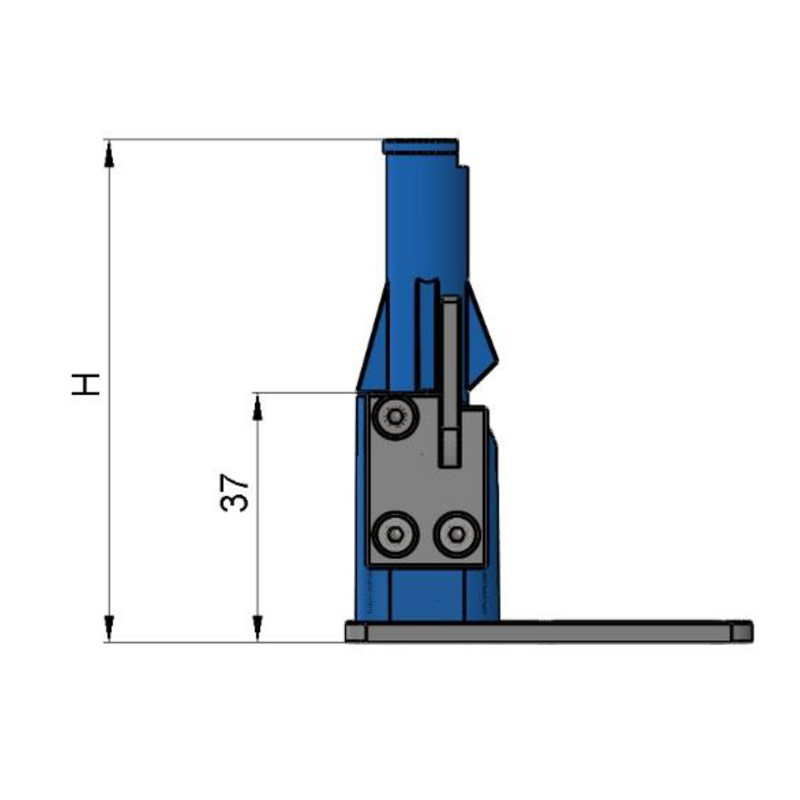

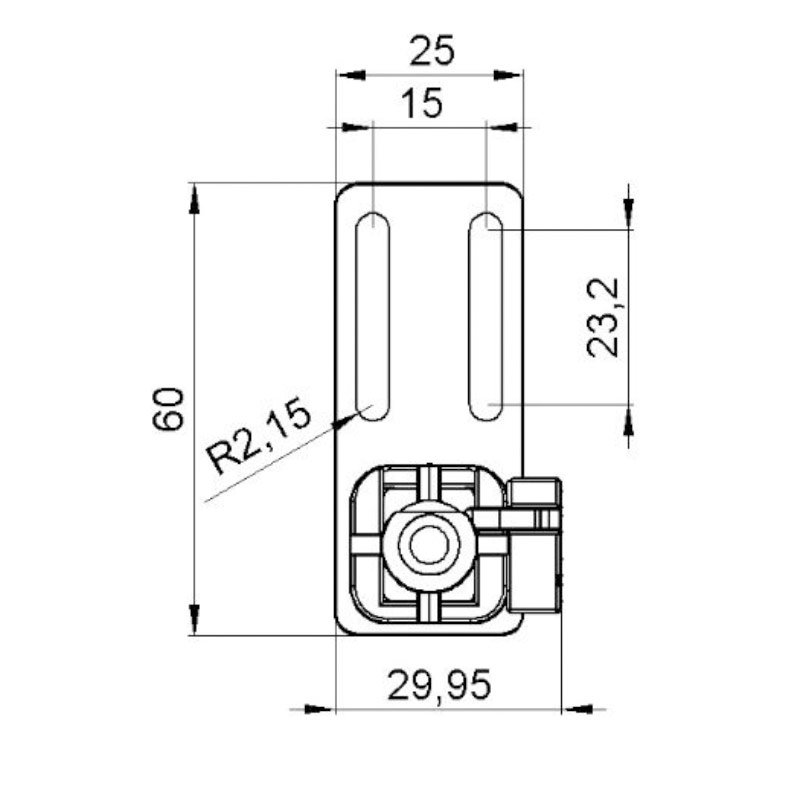

Wsporniki łamane z blokadą

numer Wysokość H [mm] Wysokość po zgięciu [mm] Sposób mocowania do stołu Gwint przyłącza
WLD-42-O_B 42 37 podstawka jednostronna M6
WLD-52-O_B 52
WLD-72-O_B 72
WLD-92-O_B 92
WLD-110-O_B 110

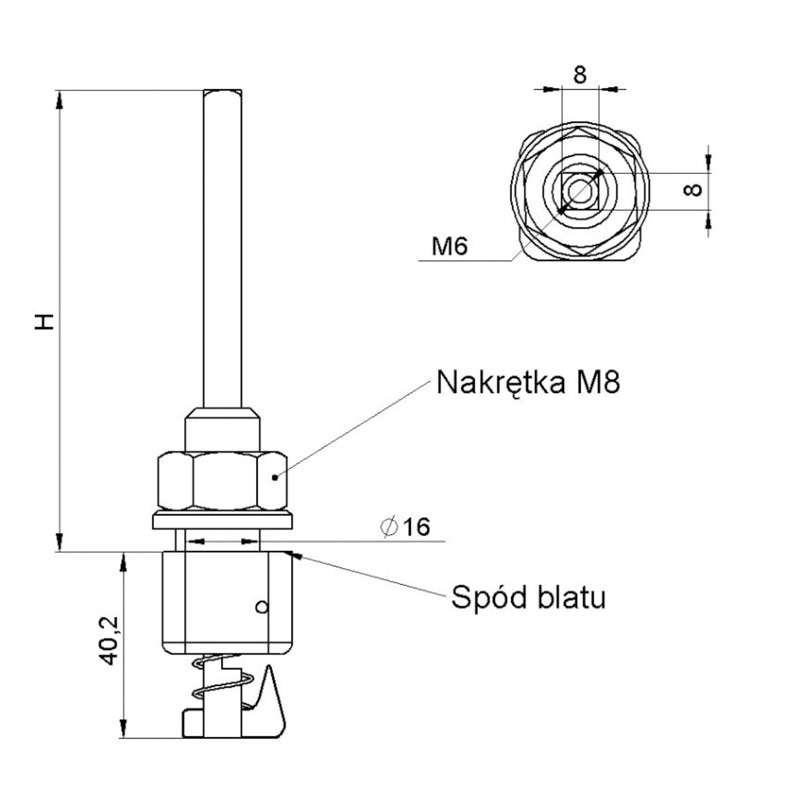

Wsporniki opuszczane

Wsporniki opuszczane

Wspornik z możliwością opuszczenia do poziomu blatu

Numer Wysokość H [mm]
WOD-100 100
WOD-120 120
WOD-130 130
WOD-150 150
WOD-200 200

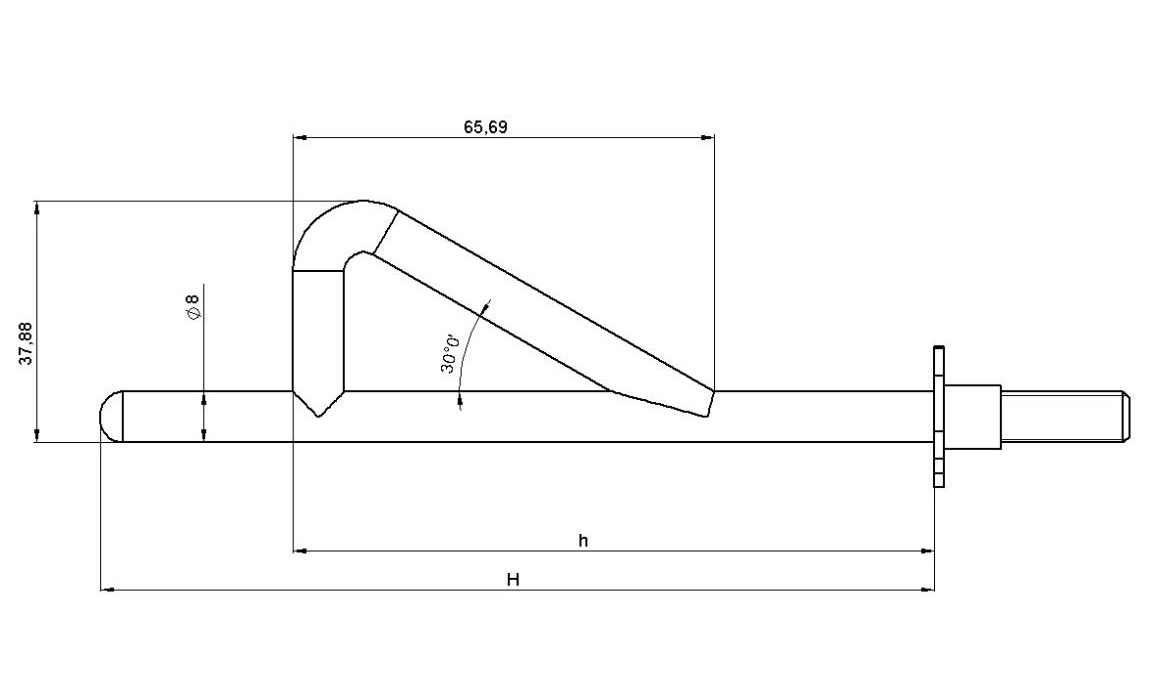

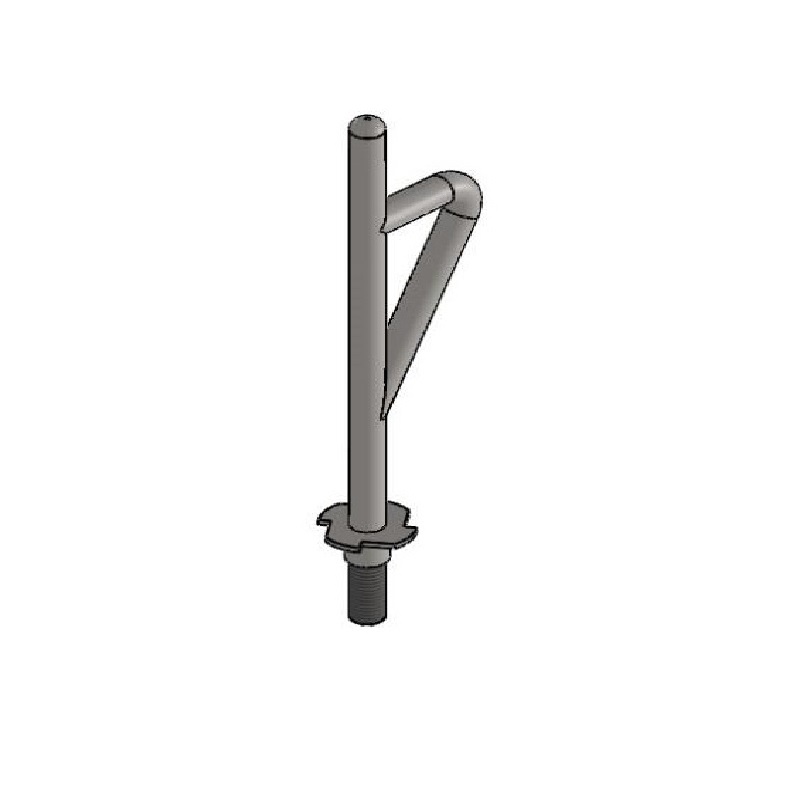

Wsporniki z ramieniem

Wsporniki z ramieniem

Wspornik prosty posiadający ramię. Bez możliwości zamontowania końcówki.

Numer Wysokość H [mm] Wysokość h [mm]
WPO-130-100 130 100
WPO-180-150 180 150

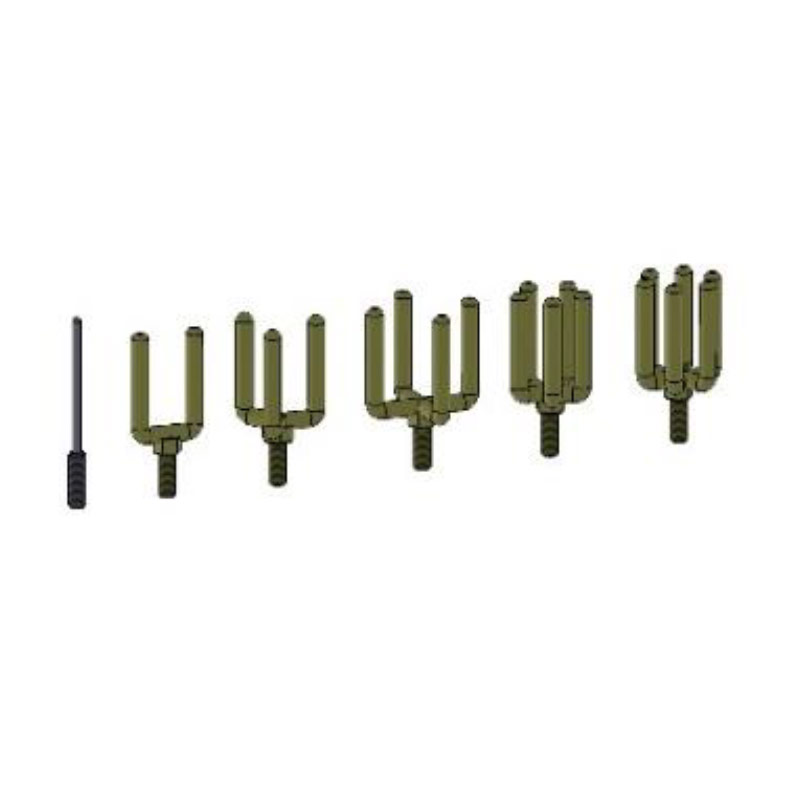

Końcówki wsporników

Końcówki wsporników

Końcówki do wsporników prostych łamanych oraz opuszczanych.

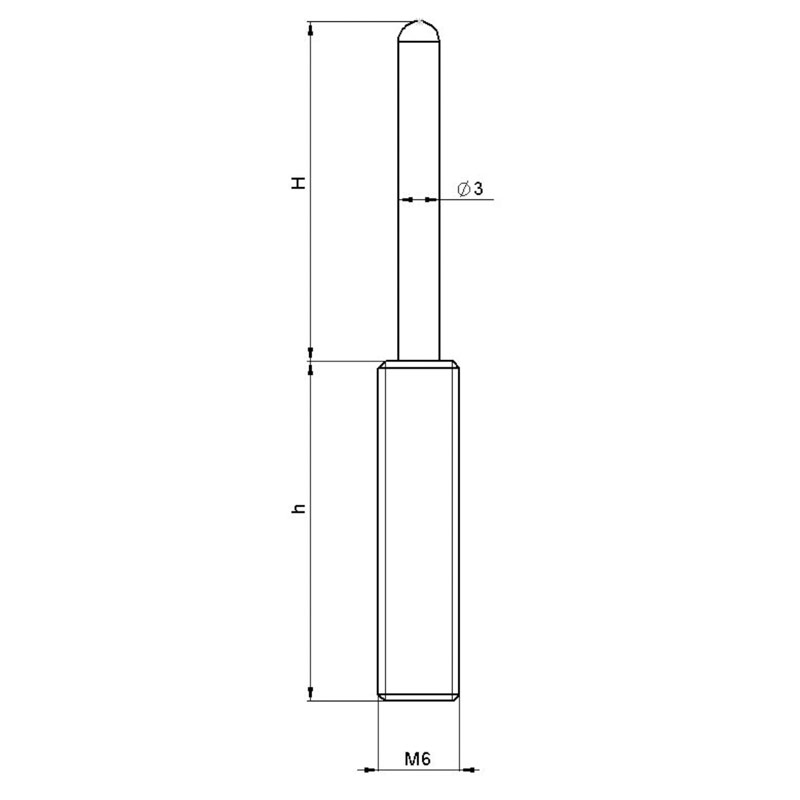

Końcówki proste

Numer Wysokość wspornika H [mm] Długość gwintu h [mm]
WP6-025 25 25
WP6-050 50 20

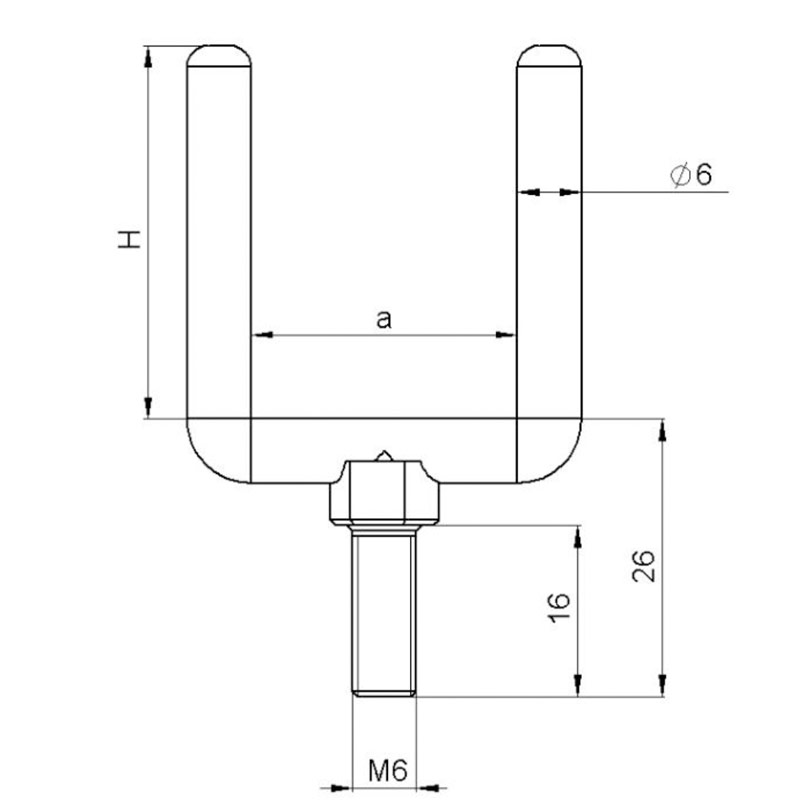

Rozgałęźniki Dwuramienne

Numer Wysokość H [mm] Szerokość a [mm]
WU-35-005 35 5
WU-35-010 10
WU-35-015 15
WU-35-020 20
WU-35-025 25
WU-35-030 30
WU-35-035 35
WU-35-040 40
WU-60-005 60 5
WU-60-010 10
WU-60-015 15
WU-60-020 20
WU-60-025 25
WU-60-030 30
WU-60-035 35
WU-60-040 40

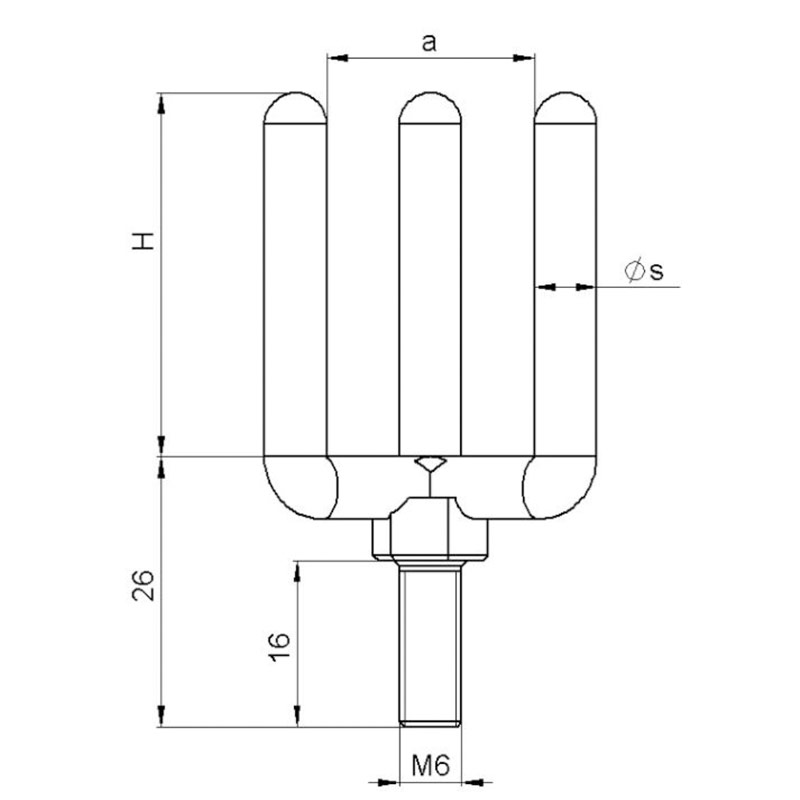

Rozgałęźniki Trójramienne

Numer Wysokość H [mm] Szerokość a [mm] Średnica s [mm]
WU3-35-005-s 35 5 3
WU3-35-010-s 10
WU3-35-005 5 6
WU3-35-010 10
WU3-35-015 15
WU3-35-020 20
WU3-35-025 25
WU3-35-030 30
WU3-35-035 35
WU3-35-040 40
WU3-60-005 60 5
WU3-60-010 10
WU3-60-015 15
WU3-60-020 20
WU3-60-025 25
WU3-60-030 30
WU3-60-035 35
WU3-60-040 40

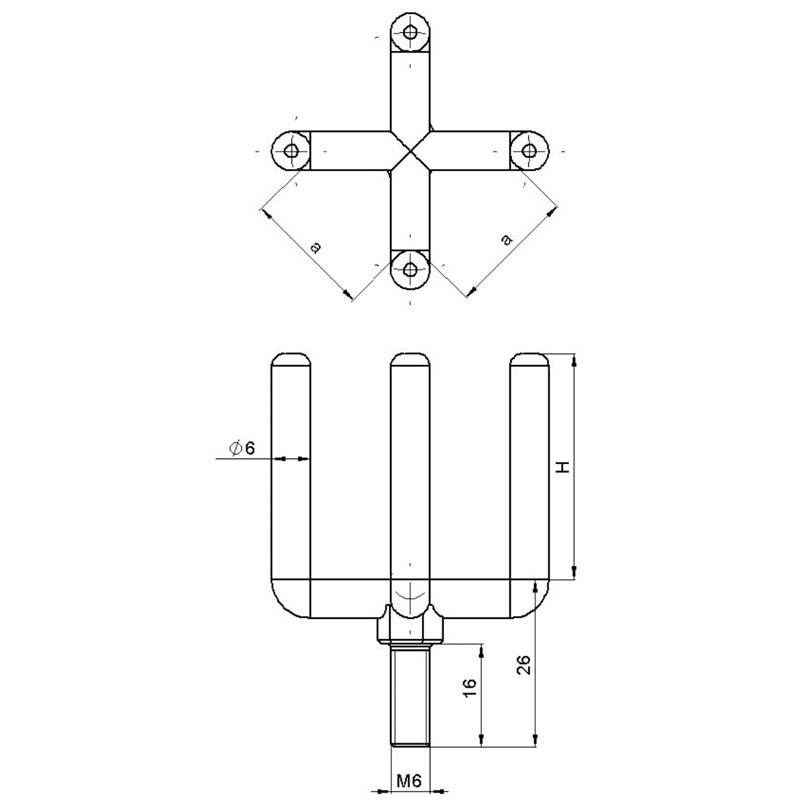

Rozgałęźniki Czteroramienne

Numer Wysokość H [mm] Szerokość a [mm]
WU4-35-005 35 5
WU4-35-010 10
WU4-35-015 15
WU4-35-020 20
WU4-35-025 25
WU4-35-030 30
WU4-35-035 35
WU4-35-040 40
WU4-60-005 60 5
WU4-60-010 10
WU4-60-015 15
WU4-60-020 20
WU4-60-025 25
WU4-60-030 30
WU4-60-035 35
WU4-60-040 40

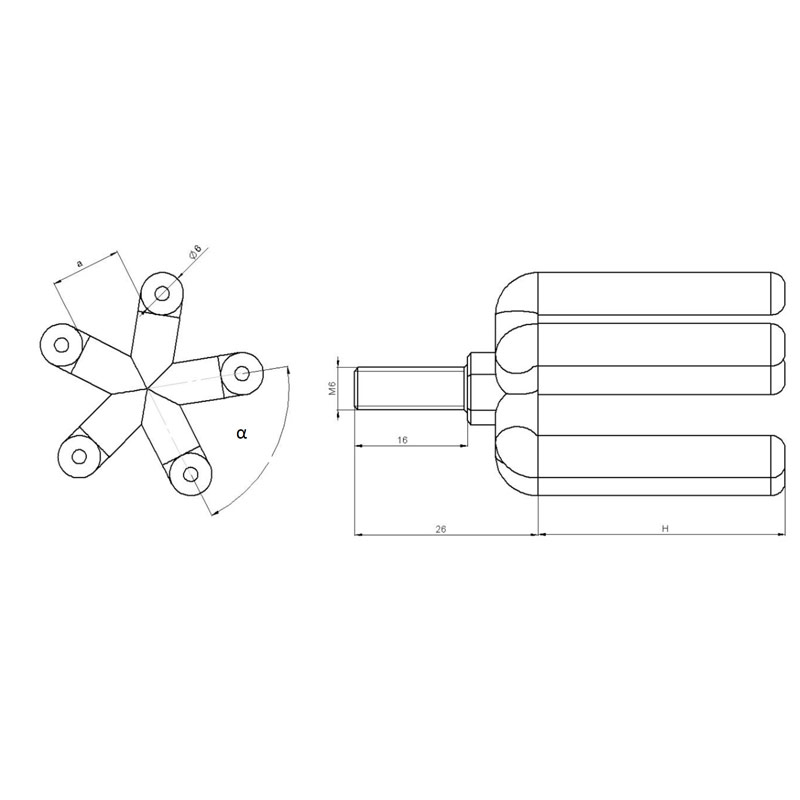

Rozgałęźniki Pięcio i sześcioramienne

Numer Ilość ramion Wysokość H [mm] Szerokość a [mm] Kąt α [˚]
WU5-35-008 5 35 8 72
WU5-35-010 10 72
WU6-35-007 6 7 60



Prowadnice łukowe

Prowadnice łukowe

Wykorzystywane są do skręcania lub zawracania wiązki po określonym promieniu. Zastosowanie prowadnic łukowych pozwala na zmniejszenie rozmiarów stołu montażowego. Wsporniki są wyposażone w zatrzaski kulkowe uniemożliwiające wysunięcie wiązki.

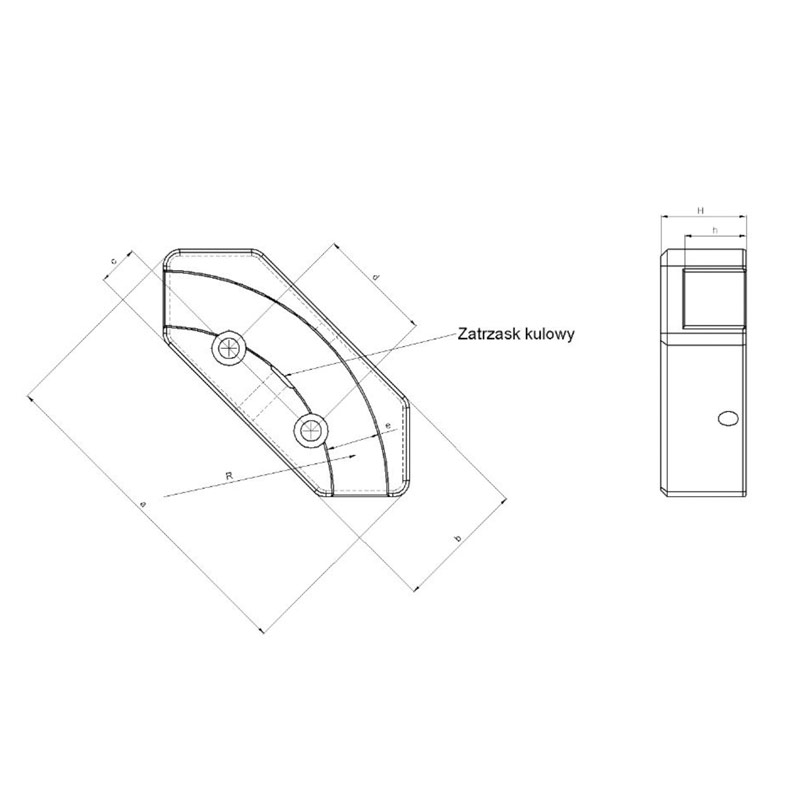

Skrętne 90˚

Numer a [mm] b [mm] c [mm] d [mm] e [mm] h [mm]
H [mm] R [mm]
PR0-W6-60 94,85 24 11,37 35,36 7,6 12,6 19 60
PRO-W8-60 101,9 37 9,16 35,36 12,2 16,1 23 60
PRO-W10-60 101,9 38 9,37 35,36 13,5 17,25 24 60
PRO-W13-60 101,9 40 8,8 35,36 16,3 18,75 26 60
PRO-W17-60 121,15 48 14,8 49,5 21,5 22,75 30 70

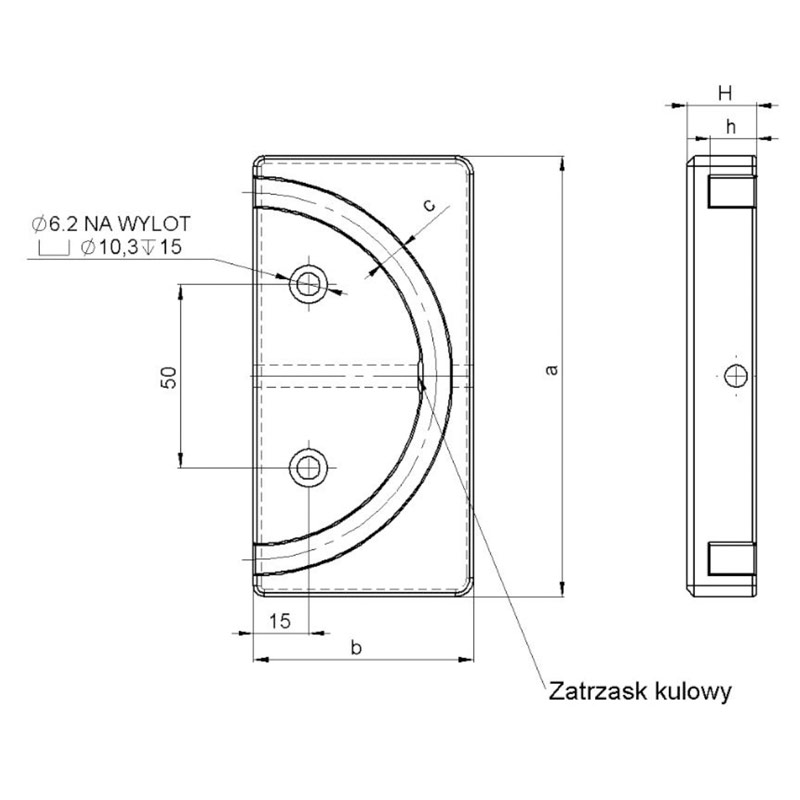

Zawracające 180˚

Numer Długość a [mm]
Szerokość b [mm] Szerokość wiązki c [mm] Wysokość H [mm] Wysokość wiązki h [mm]
PRO-W5-100.180 120 60 7,6 19 12,6
PRO-W8-100.180 122 60 12,2 23 16,1
PRO-W10-100.180 124 62 13,5 24 17,25
PRO-W13-100.180 126 64 16,3 26 18,75

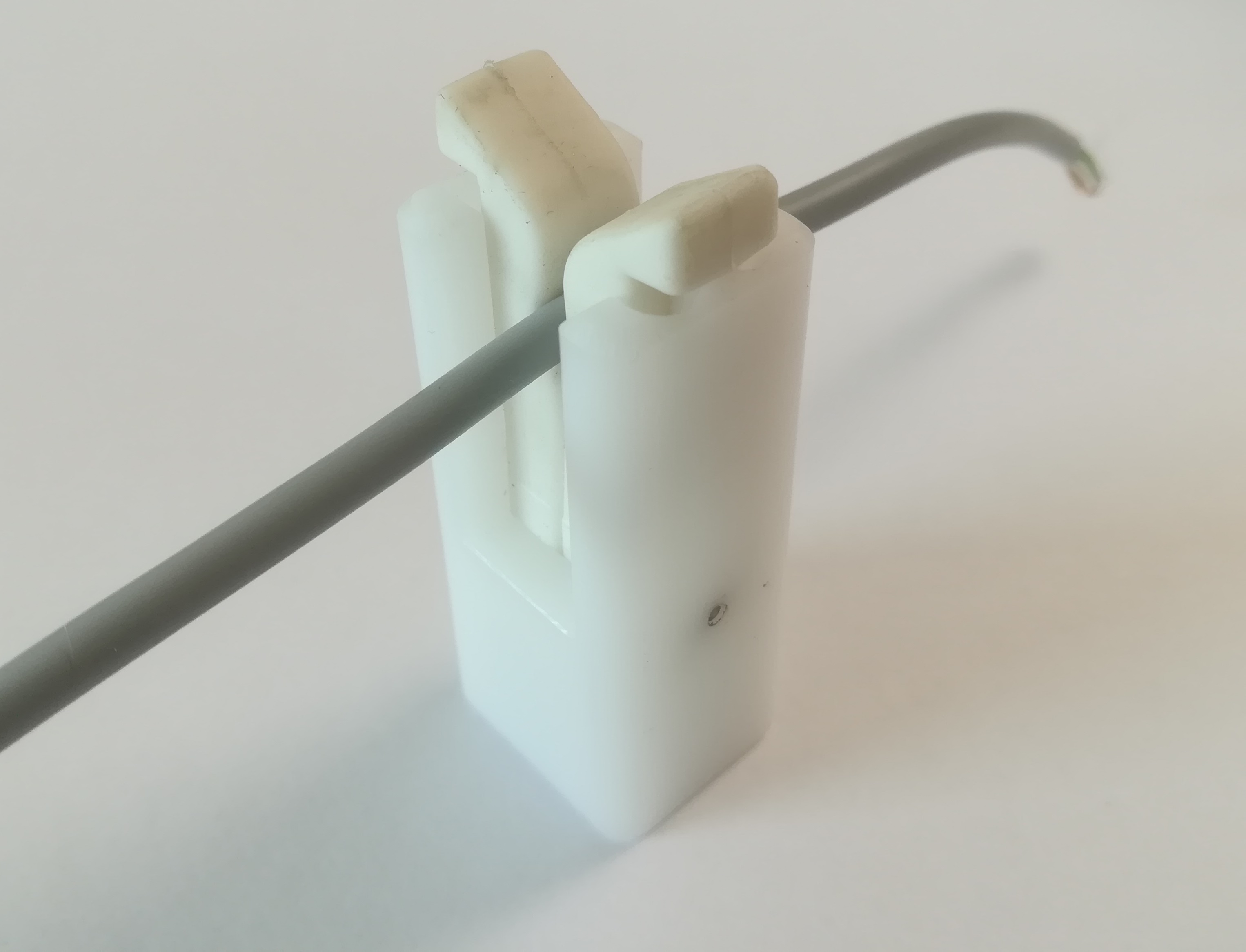

Elastyczny wspornik wolnych przewodów

Elastyczny wspornik wolnych przewodów

 Elastyczne wsporniki dla przewodów o różnych średnicach zabezpieczają przewód przed przesunięciem.

Wsporniki posiadają otwór montażowy pod śrubę M6.
