Stoły testowo-montażowe

Służy do montażu wiązek kablowych jednocześnie umożliwiając przeprowadzenie testu obecności elementów wiązki takich jak clipy, opaski zaciskowe czy kanały kablowe, umożliwia również testowanie połączeń w wiązce. Produkujemy dwa rodzaje stołów testowo-montażowych:

Stoły pneumatyczne – po przeprowadzeniu testu blokady we wszystkich modułach zostają zwolnione samoczynnie.

Stoły ręczne – po przeprowadzeniu testu blokady w modułach zostają zwolnione ręcznie przez pracownika.
Wymiary stołów są dostosowane do wymiarów wiązki


Wsporniki

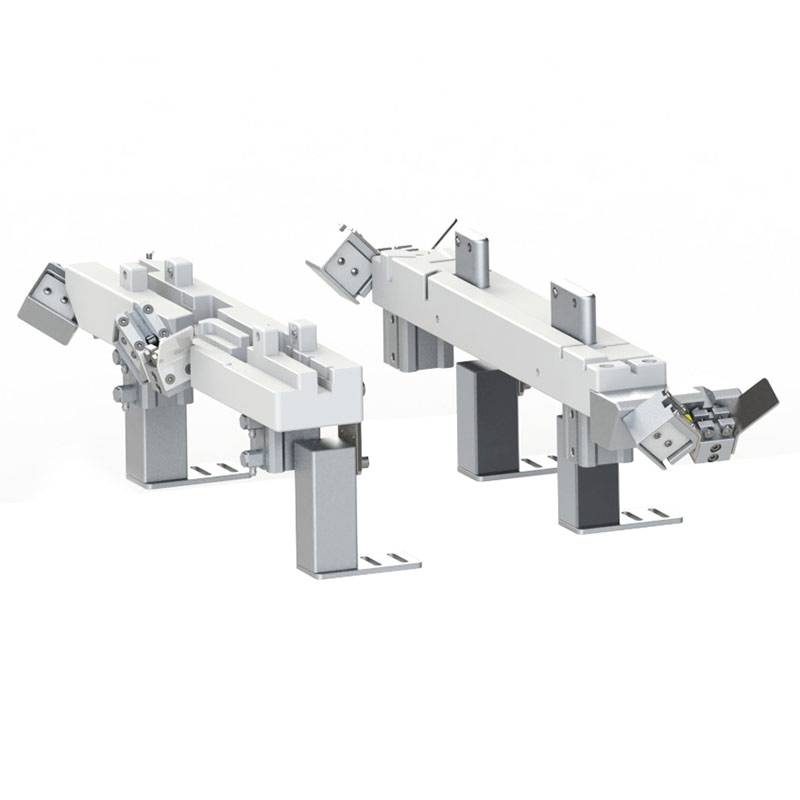

Moduły proste

Moduły proste

Moduły montażowo-testujące konektorów, mogą być wyposażone w igły wypychające pomagające w wyjęciu konektora oraz pneumatyczne zwalnianie blokad



Kanały kablowe

Kanały kablowe

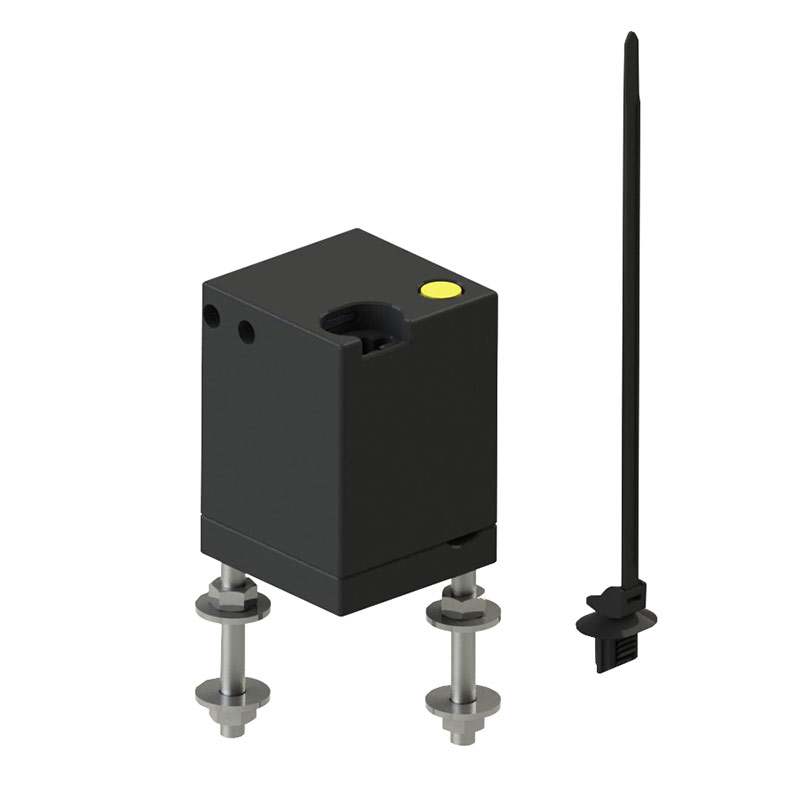

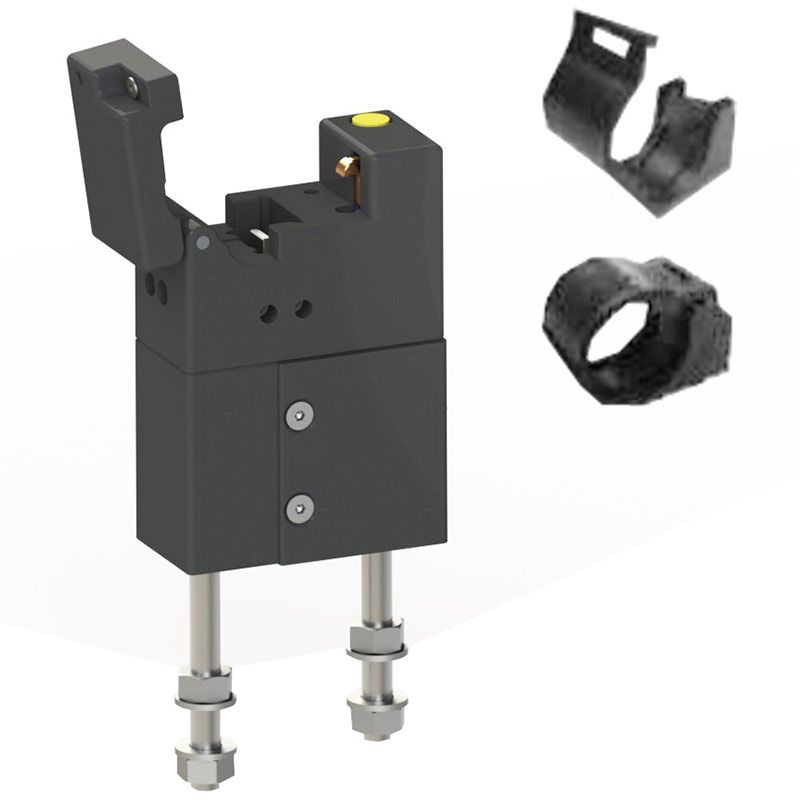

Moduł montażowy opasek zaciskowych i mocowań kanału kablowego. Przeznaczony do unieruchomienia opasek, kanałów kablowych oraz ich detekcji. Moduł jest zasilany sprężonym powietrzem i jest w pełni kompatybilny z jednostkami przeprowadzającymi test elektryczny. Ponadto posiada znak zgodności CE. Kanał kablowy jest wpinany i unieruchamiany w module.

Opaski zaciskowe są wsuwane specjalnymi prowadnicami. Tak przygotowany komplet kanału kablowego z opaskami zaciskowymi jest wykrywany przez czujniki i gotowy do zaciśnięcia na wiązce kablowej. Po zakończonym procesie następuje automatyczne wypchnięcie zacisku.



Moduły Crimp

Moduły Crimp

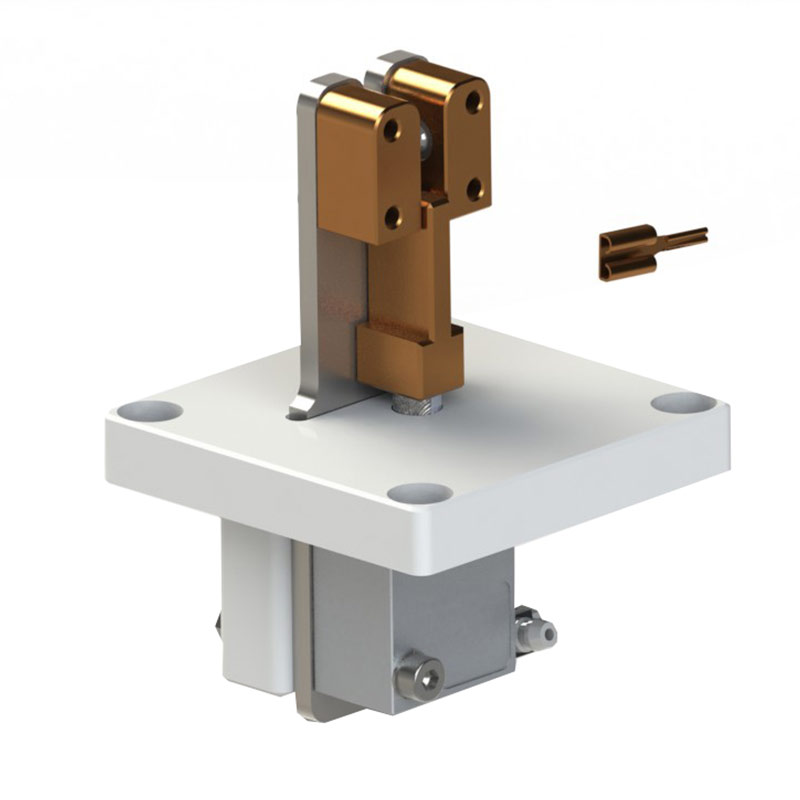

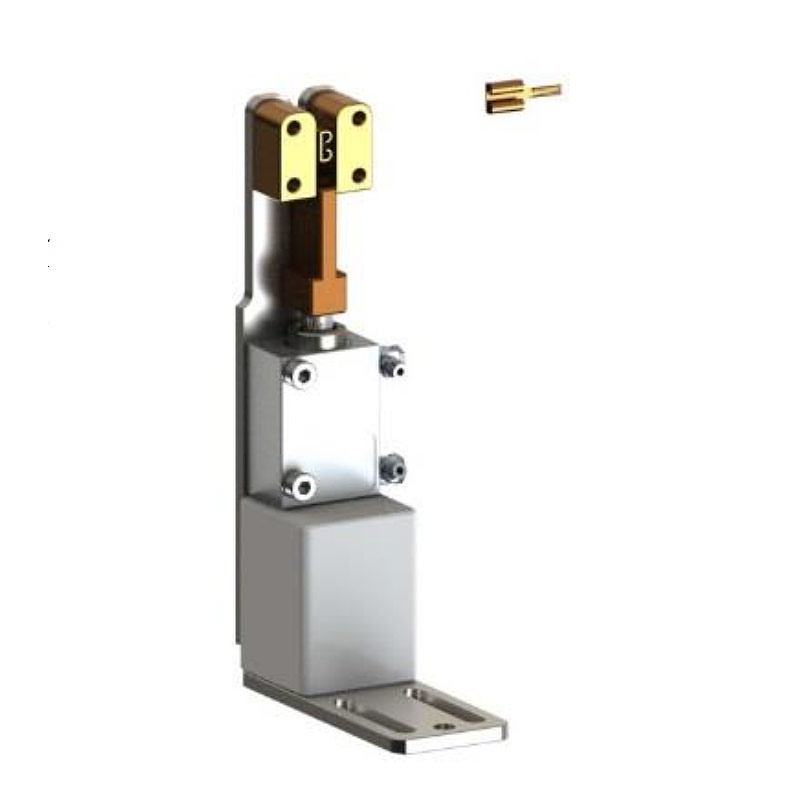

W pełni automatyczny moduł montażowo-testowy Crimp jest przeznaczony do obsługi zacisków typu Crimp. Posiada znak zgodności CE.



Moduły uchylne

Moduły uchylne

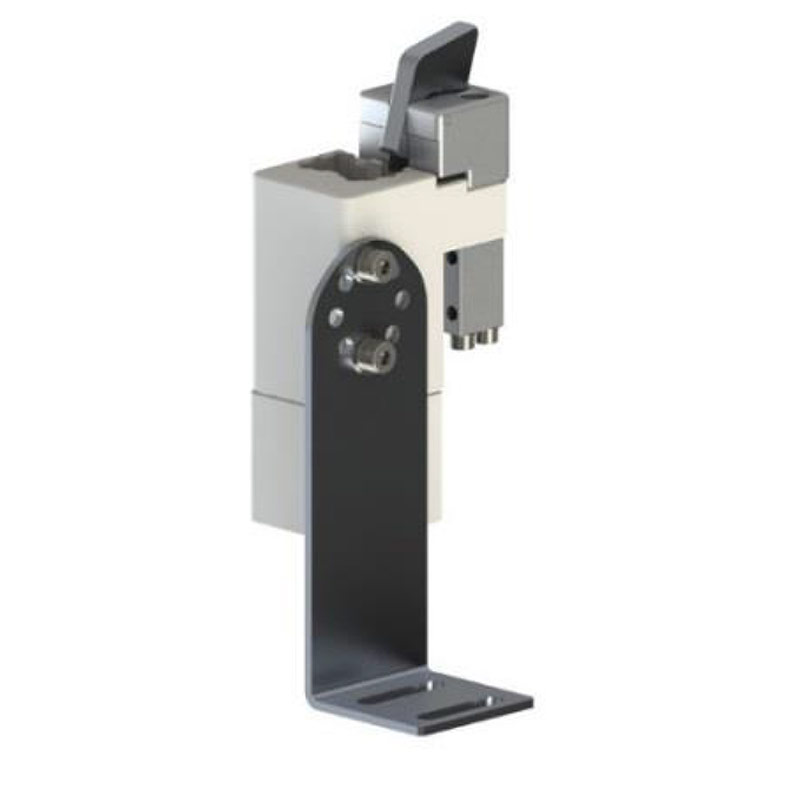

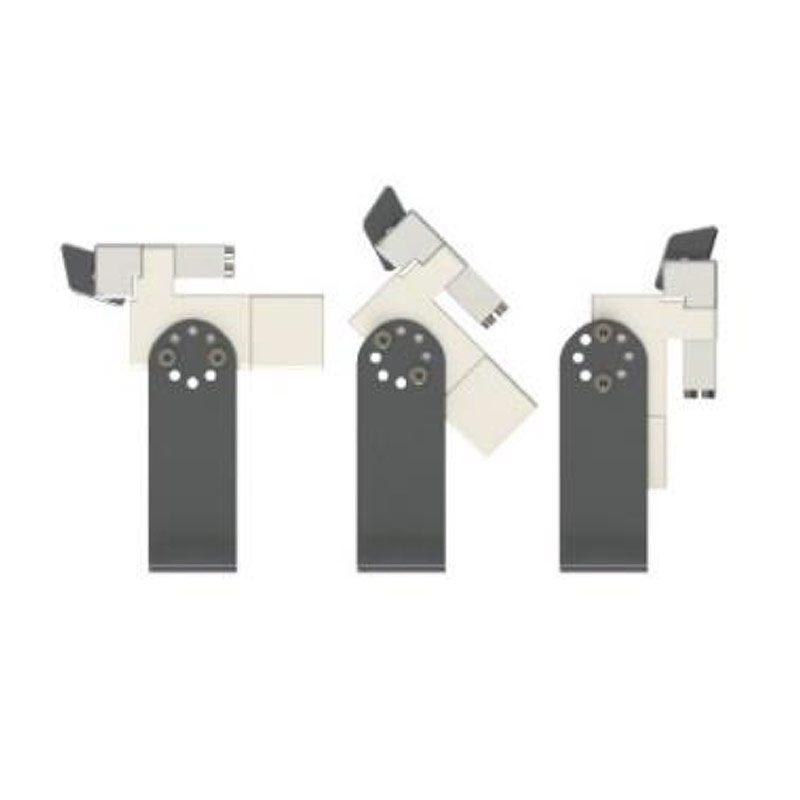

Moduły przeznaczone są do testowania terminali w konektorach, z możliwością regulacji kąta gniazda konektora względem powierzchni stołu. Wyposażone w blokadę pneumatyczną oraz igłę wypychającą, po zakończeniu pracy na wiązce samoczynnie wypychają konektor z gniazda.



Pneumatyczne moduły opaski

Pneumatyczne moduły opaski

Moduły z możliwością wykrycia clipa oraz zablokowania go dzięki wbudowanej blokadzie pneumatycznej.



Moduły opaski zaciskowej

Moduły opaski zaciskowej

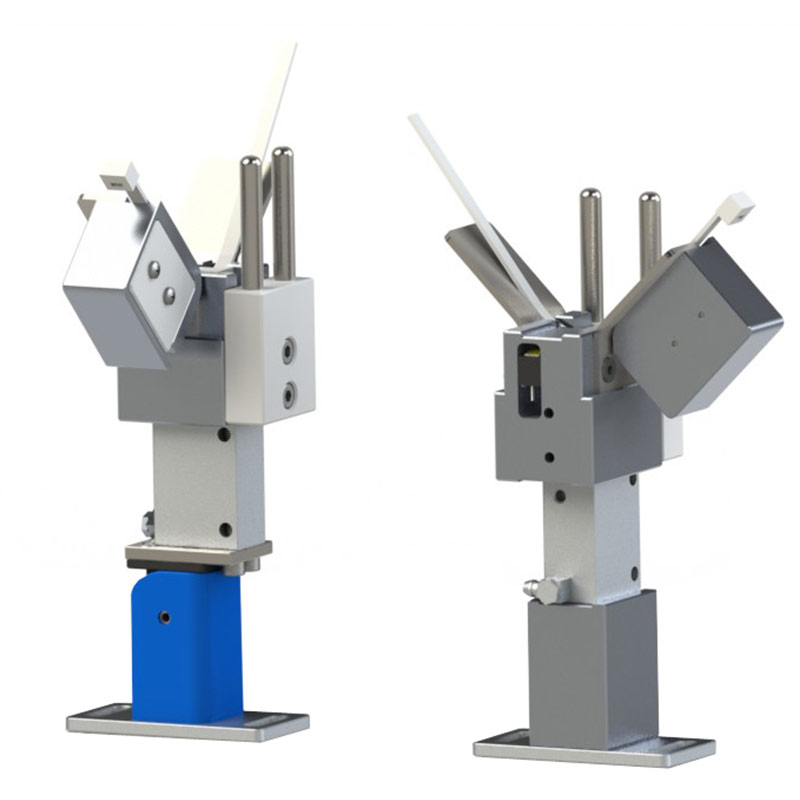

W moduł montażowy opaski zaciskowej. Przeznaczony jest do unieruchomienia opaski zaciskowej i jej detekcji. Produkujemy moduły dostosowane dla różnych szerokości opasek zaciskowych



Moduły clipów z detekcją i blokadą pneumatyczną

Moduły clipów z detekcją i blokadą pneumatyczną

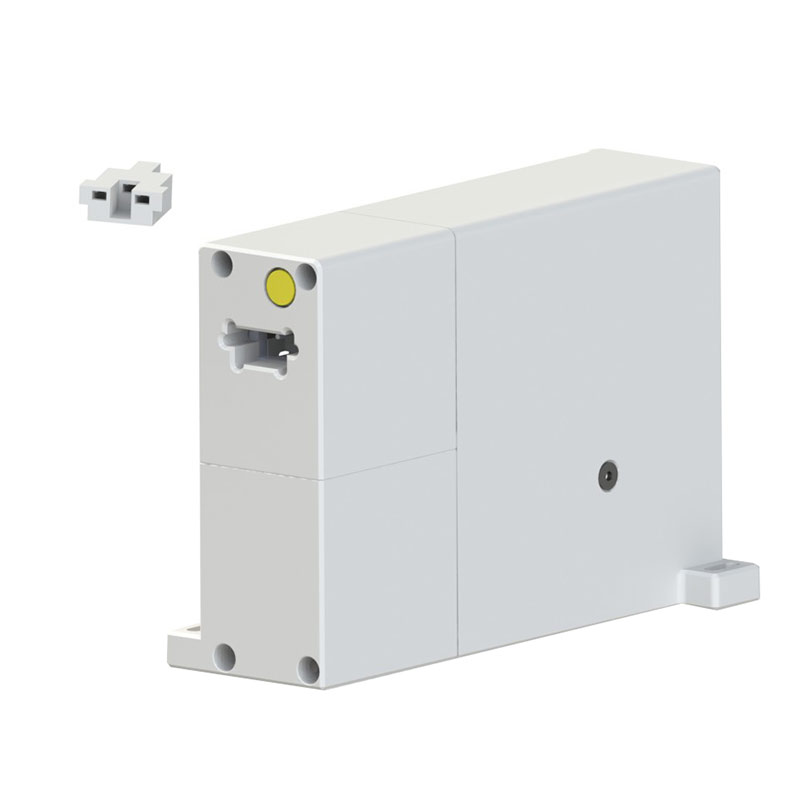

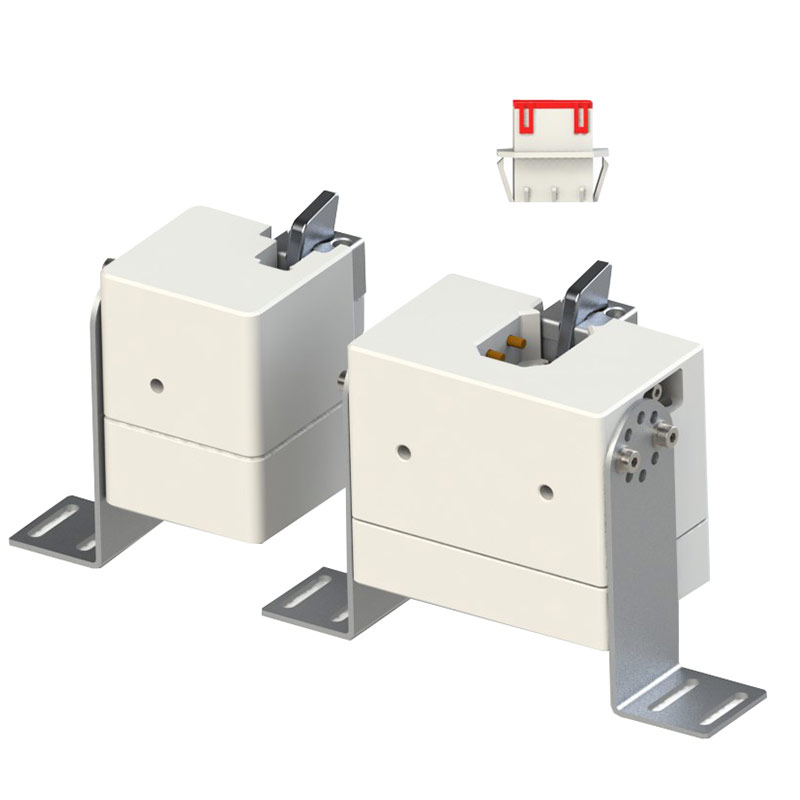

Moduły z możliwością wykrycia clipa oraz zablokowania go dzięki wbudowanej blokadzie pneumatycznej.



Obniżone moduły testowo-montażowe konektorów

Obniżone moduły testowo-montażowe konektorów

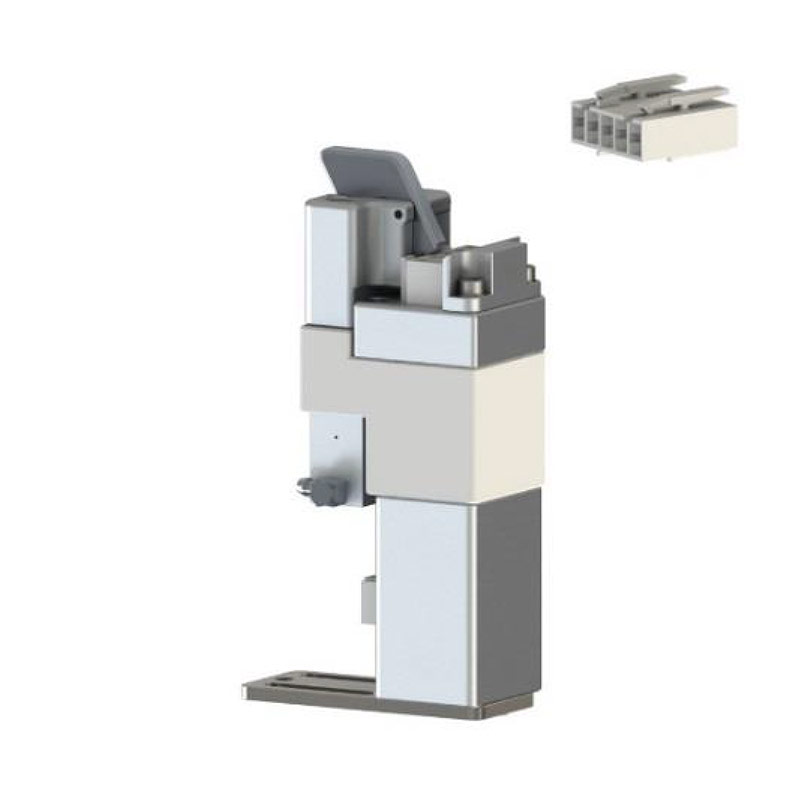

Obniżony moduł testowo-montażowy wymaga wolnej przestrzeni poniżej blatu stołu na przewody igieł testowych oraz przewody pneumatyki. Wyposażony został w blokadę pneumatyczną oraz igłą wypychającą. Zastosowanie takiego rozwiązania pozwala na ukrycie wszystkich przewodów poniżej blatu stołu oraz obniżenie wysokości prowadzenia wiązki ponad blatem.

Zasada działania: ·Po włożeniu konektora następuje zatrzaśnięcie blokady oraz dociśnięcie do igieł testowych, po zakończeniu pracy na wiązce blokada zostaje zwolniona, a konektor wypchnięty z gniazda.



Obniżone moduły testowo-montażowe Crimp

Obniżone moduły testowo-montażowe Crimp

Obniżony moduł montażowo-testowy Crimp jest przeznaczony do obsługi zacisków typu Crimp. Moduł jest zasilany sprężonym powietrzem i w pełni kompatybilny z jednostkami przeprowadzającymi test elektryczny. Wymaga wolnego miejsca poniżej blatu stołu. Siłownik pneumatyczny jest umieszczony poniżej blatu stołu.



Moduł pneumatyczny pushback

Moduł pneumatyczny pushback

Testery z igłami wypychającymi PUSHBACK służą do testowania prawidłowego zamontowania terminali w konektorach żeńskich.

Zasada działania:
Po włożeniu konektora do gniazda następuje samoczynne zablokowanie i testowanie konektora, igły pushback zostają dociśnięte do konektora jednocześnie wypychając źle zamontowane terminale. W przypadku, gdy konektor przeszedł test pomyślnie igły przekazują informację do jednostki sterującej.



Tester wolnych przewodów z blokadą ręczną

Tester wolnych przewodów z blokadą ręczną

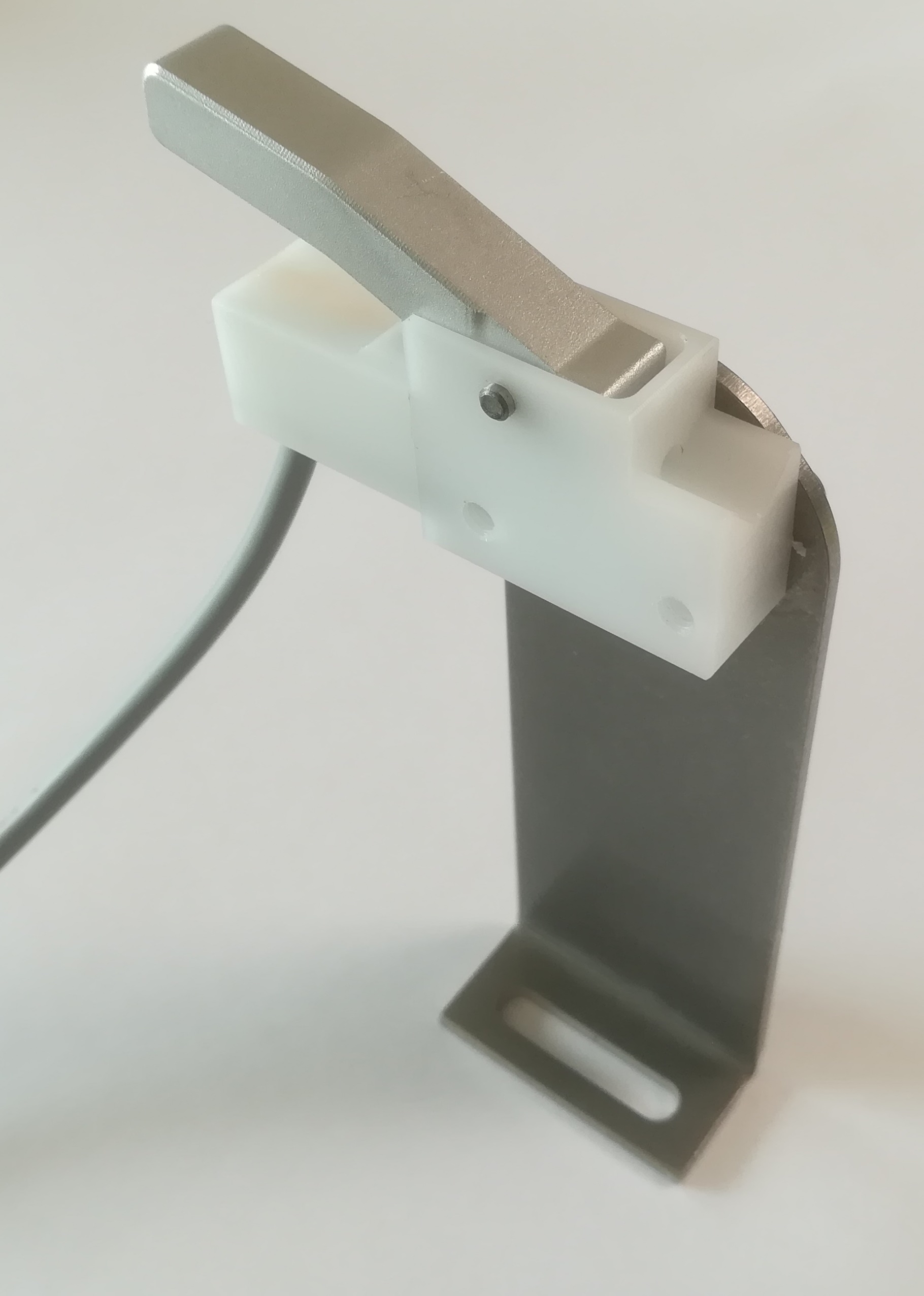

 Tester przeprowadza test przewodności w końcówkach przewodów



Testery końcówek przewodów pneumatyczne

Testery końcówek przewodów pneumatyczne

Tester przeprowadza test przewodności w końcówkach przewodów.

Zasada działania:
Po wpięciu przez pracownika końcówek przewodów do testera zostaje przeprowadzony test przejścia. Po zakończeniu testu siłownik pneumatyczny zwalnia blokadę umożliwiając wyjęcie końcówek przewodów z testera.



Ręczne moduły testowo-montażowe na prowadnicach poziomych

Ręczne moduły testowo-montażowe na prowadnicach poziomych

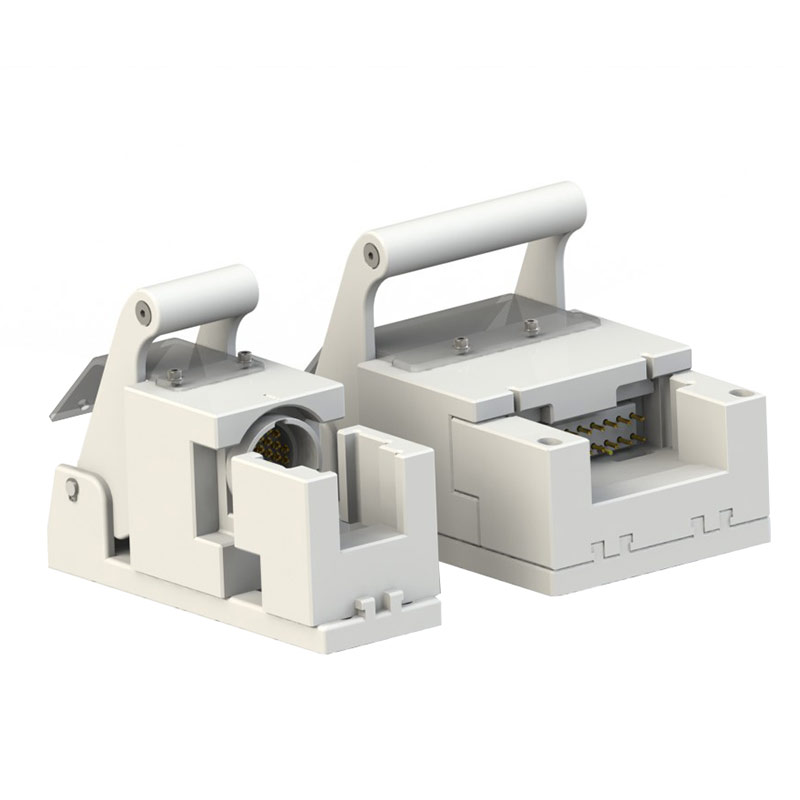

Moduł przeznaczony jest do montowania i testowania konektorów z dużą ilością terminali, jest dostosowany do kodowania konektora.

Zasada działania:
Po włożeniu konektora do gniazda i zamontowaniu terminali, pracownik za pomocą dźwigni dosuwa element zawierający igły testowe oraz igłę switch, która uruchamia test poprawności połączeń, dźwignia pełni również funkcję blokady uniemożliwiającej przerwanie testu.. Po zakończeniu prac na wiązce, pracownik odsuwa dźwignię oraz moduł testujący i wyciąga konektor z gniazda.

Rozmiar prowadnic dobieramy w zależności od wielkości konektora.



Moduł testowy z testowaniem blokad bocznych

Moduł testowy z testowaniem blokad bocznych

Moduły testowe służące do sprawdzania przejścia w terminalach konektora z możliwością przetestowania obecności blokad bocznych.
